| 3.1淋雨強度 | 車身前部（12±1）mm/min；車身側面、后部、頂部（8±1）mm/min |
| 3.2噴射壓力 | 150kPa±10kPa |
| 3.3淋雨時間 | 15min，或更多時間可設定 |
| 3.4淋雨預設時間 | 1～9999H59M59S可設定 |
| 3.5壓力表 | 在水泵引出支管路的出口處安裝壓力表，壓力采用閥門調節 |
| 3.6流量計 | 在水泵引出的支管路出口安裝流量計 |
| 3.7車輛最大尺寸 | 10×3.5×3.5m（長×寬×高）可訂做 |
| 3.8淋雨檢測房內框尺寸 | 11.4×4.9×4.5m（長×寬×高）可訂做 |
| 3.9淋雨檢測房框架外廓尺寸 | 約11.6×5.3×4.9m（長×寬×高） |
| 四、噴淋系統介紹 | |
| 4.1噴淋系統 | 淋雨裝置主要有：水泵、壓力調節閥、水壓表、主管路、進行設計安裝噴頭，左右上下距離均為400mm，側面的噴射面底部離地面為400mm。 |
| 4.2管道 |
1)主管：全部噴淋管道材料采用304#不銹鋼管；水泵吸水管內徑150mm，水泵供水主管徑頂部采用內徑100mm、兩側供水從水泵出口至流量計底部主管徑采用內徑100mm。 2)分管路：采用304#不銹鋼管做噴淋分支，管徑32mm 3)支管路：采用304#不銹鋼管做噴淋支管，管徑32mm |
| 4.3噴嘴 |
1）噴嘴采用PP材料噴嘴。噴射狀態為實心圓錐型，噴水角度為錐角60度，頂部噴嘴與水平面垂直，噴嘴設計符合國家標準。噴嘴以方格陣列，噴淋面積內無空白區域。噴嘴可根據噴射角度作適當調整。根據設計依據在淋雨房內布置4面噴水嘴，噴嘴橫向及縱間距為400mm。 2）噴嘴與車輛外表面距離：為0.7m±0.2m； 3）頂部噴嘴的軸線與水平面垂直，側面噴嘴的軸線與車輛縱向?qū)ΨQ面垂直。 4）噴嘴與球座螺紋連接，球座機卡在水管上，便于更換及清理堵塞雜質 |
| 4.4噴頭規格 |
1)噴嘴噴射狀態為實心錐狀水柱，噴嘴孔徑2.5 mm～3 mm 2)材料：PP材料 3)型式：可調球型 4)噴嘴展開角度：60±5° |
| 4.5噴射方向調節范圍（噴嘴姿勢） |
1)前、后 ：噴嘴與車輛呈平行噴射 2)左、右：噴嘴與車輛呈平行噴射 3)上（頂棚）：噴嘴與車輛呈平行噴射 |
| 4.7水循環系統 |
1）請用戶提前做好沉淀池和過濾池； 2）水管管路用戶提前準備好； 3）沉淀池尺寸：長2000×寬2000×深2000㎜（水池尺寸根據車輛尺寸設計） 4）過濾池尺寸：長2000×寬2000×深1500㎜（過濾池要有過濾網） 5）清水池尺寸：長2000×寬2000×深1200㎜（過濾池要有過濾網） 注：用戶做防水涂層建議做土建工程時一起完成。 |
| 4.8電源 | AC380V±10%，50HZ，三相五線，且要求配置帶漏電保護裝置的空氣動力開關 |
| 4.9使用環境 | 溫度：5℃～45℃，相對濕度：≤85%RH |
| 4.10備注 |
1）需方負責地基、水池、排水、供電、水源等設施，供方協助設計。 2）供方負責組架、噴水裝置、水循環系統、控制系統等。 |
| 7.11控制房 |
用戶在淋雨房旁邊單獨做一個房間，用來放電控柜、水泵、流量計、總水壓力表； 控制房要有高100mm0*寬2000mm的玻璃視窗； |

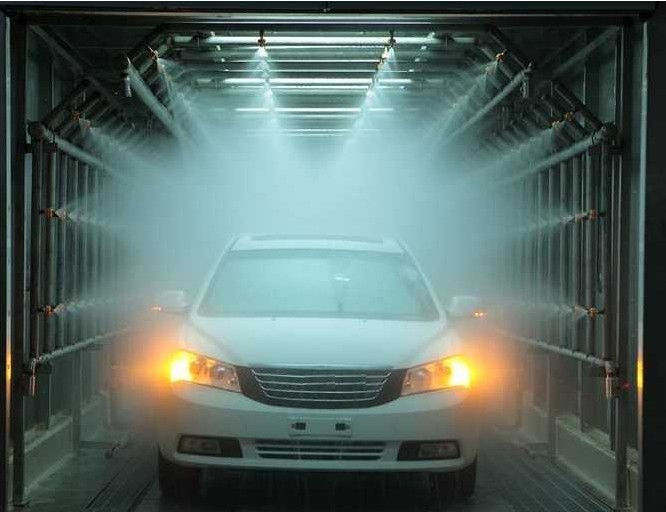

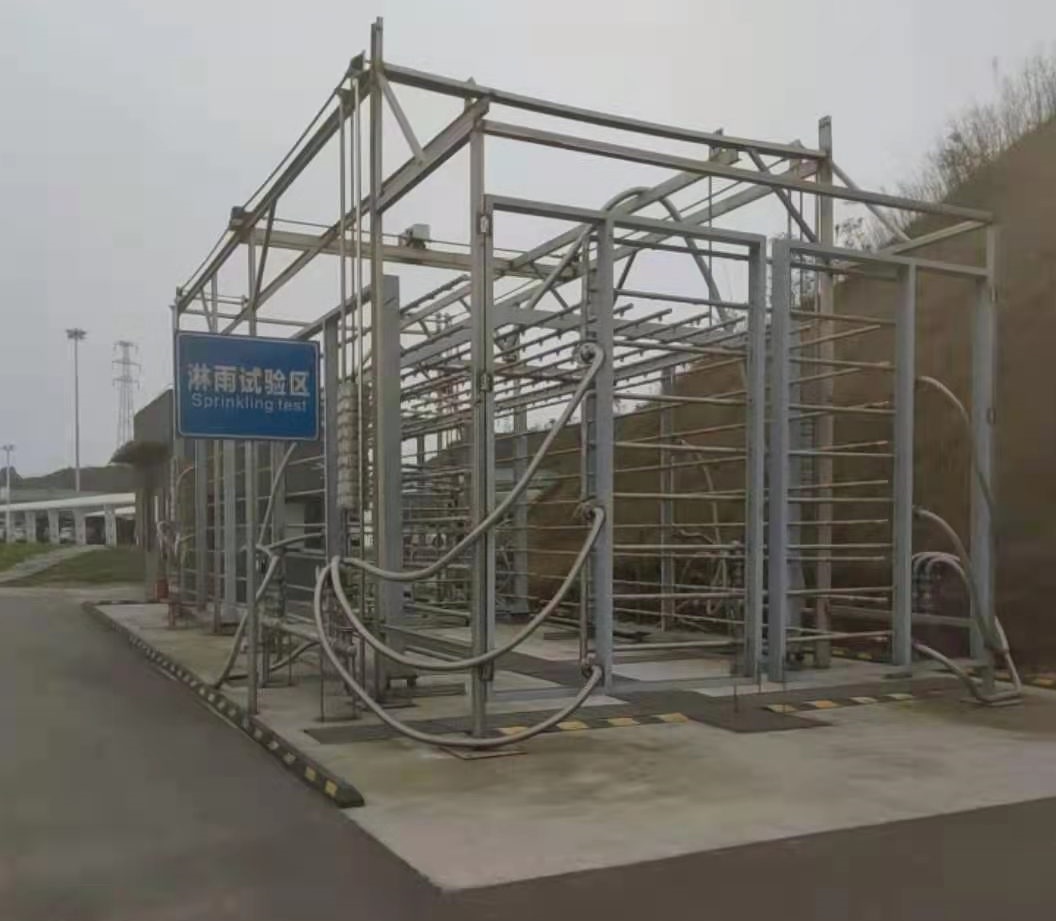

測試效果圖：非標定制， 只供參考。
