氙燈耐候老化試驗箱標準/氙燈耐候老化試驗箱

一）、產品簡介

模擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波，可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。

通過材料試樣暴露在氙弧燈的光照及熱輻射下進行老化試驗，來評價在高溫光源作用下某些材料的耐光、耐候性能.主要用于汽車、涂料、橡膠、塑膠、顏料、粘合劑、織物、航空航天、艦艇船舶、電子行業、包裝行業等。

本氙燈耐氣候試驗箱可用于新材料的選擇、改變現有材料或評估材料組成變化后耐用性的變化試驗，可以很好的模擬在不同環境條件下，材料暴露在陽光下所產生的變化。

二）、符合標準

ISO-4892-1、ISO-4892-2，、GB/T16422.3 , 15422.1 AATCCM16, ASTM-D4459 ，GBT2423.24

三）、主要技術參數

1、產品型號：JT-SUN-270L

2、內箱尺寸：600×750×600mm(W*D*H)

3、外箱尺寸:1200×1350×1900mm(W*D*H)

4、溫度范圍：RT 10℃～70℃

5、濕度范圍：30%～98%RH

6、溫度均勻度：≤3℃

7、氙燈輻射強度：全光譜290～2450NM ，550～1120W/m2 ；

8、燈管數量：三支

9、燈管功率：2.5KW（國產）

10、燈管壽命: 1200小時左右

11、試驗黑板溫度： 40℃～100℃可調（黑暗周期25～85℃）

12、弧中心至試樣的距離:250～300mm有效暴曬面積 2200cm2

13、濾光器類型：日曬過濾片，光照周期時間：0～999H、M、S連續可調

14、降雨時間：0～9999min連續降雨可調

15、降雨周期：1～240min間隔（斷）降雨可調

16、噴水周期：18min/102min或12min/48min（噴水時間/不噴水時間）

17、淋雨水壓：0.12～0.15Mpa

18、噴水嘴孔徑：Ф0.8mm

19、噴淋水流量的控制：需要1分鐘噴淋1升水，配兩個噴淋頭。

20、電源：AC380V±10％； 50±0.5Hz；12KW 三相五線制

21、環境條件：溫度 5℃～30℃ 相對溫度 ≤85％RH 氣壓86kPa～106kPa

四）、結構與配置

1．整體式結構：由試驗箱體、加熱//光照/系統/電器控制組成

2．箱體材料：優質碳素鋼板，磷化靜電噴塑處理

3．箱體內膽： SUS304不銹鋼板

4．門框：硅橡膠緊迫密封裝置。

5．樣架：全不銹鋼制造，試樣固定位置可調、標準沖壓成型樣板

6．控制器：可編程觸摸屏控制器“Teelong氙燈專業控制器”。

7．對流：長軸專用電機

8．設備運行時序控制器

9．黑板溫度計BPT或黑標準溫度計BST

10.輻照度計:智能全自動輻照強度補償JTeelong品牌

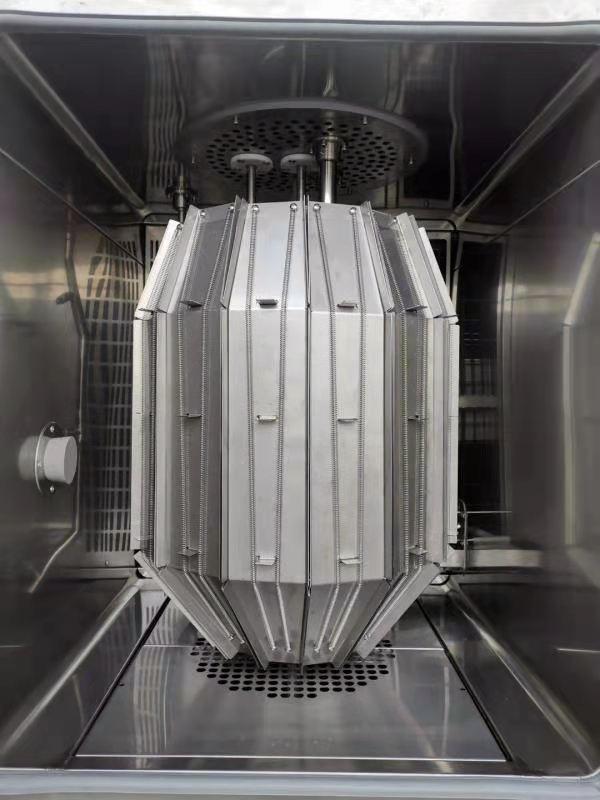

（內箱結構圖）

五）、設備主要特點

1、通風冷卻裝置：試驗箱溫度通風冷卻系統由溫控儀自動控制，箱內采用制冷系統降溫。

2、控制黑板溫度計采用有線傳輸技術，有效提高了控制精度。

3、采用光纖傳輸測量氙燈輻射強度，避免因溫度原因導致測量值誤差的問題。

4、在試樣架上安裝了黑板溫度計BPT或黑標準溫度計BST.

5、裝置:為了記錄每次試驗工作時間，設備在操作面板上設有定時器，可對設備時間進行控制，定時結束設備即自動關閉。

6、保護裝置:為了使氙弧燈能正常工作，不致損壞，開門氙燈自動熄滅，全機停止工作的保護設施。

六）、控制系統

1、控制系統是本設備最為重要系統之一，采用昆侖通泰全觸摸屏控制器，綜合的電磁兼容設計和人性化的菜單設計，采用了公司自主研發編寫的PLC程序及自適應控溫技術進行溫度控制，使得設備操作完全簡單化，解決了以往PID控制技術需要多次參數整定，溫度過沖等弊病，控溫效果極佳。黑板溫度、空氣溫度、輻照強度、噴水時間、停噴時間、累計輻照能量、測試循環次數均可直接設定和顯示。微電腦智能控制，設定溫度后，儀表自行控制加熱功率，并顯示加熱狀態，控溫精確而穩定。超溫報警并自動切斷加熱電源。觸摸操作極為人性化，人機對應效果非常理想。

七）、制冷系統

1、制冷主要部件選用法國原裝進口泰康壓縮機，分別采用R404和R23杜邦環保冷媒，該品牌壓縮機歷經幾十年試驗使用驗證證實是目前全球最穩定的中型設備制冷配件。壓縮機為最封閉式，其結構簡單，但經久耐用。

八）、加熱系統

高頻使用的加熱絲在本系統中至關重要，選材不當的發熱管，使用壽命短，極易產生漏斗短路現象，對于高要求的用戶來說極為不便和苦惱，并且嚴重影響生產檢驗進度。為此本公司研發最新新型陶瓷發熱架，陶瓷材料耐高溫，絕緣性好，不會產生漏電短路現象，中間穿聯德國進口發熱絲，線徑粗，耐高溫，耐干燒。在發熱絲中間安插石英玻璃管，其重要功能就是防止發熱絲燒紅時，發軟并下墜而生產發熱絲與內箱金屬接觸產生短路等故障現象。此技術國內首創。

九）、加濕系統

加濕管與加熱管同樣重要，選材不佳可發生漏電短路故障以及濕度加不起來常發設備故障，同時加濕系統分為內部加濕和外部加濕，內部加濕加濕速度快，但也容易帶動內箱溫度升高，導致控溫不穩，精度不高。因此本公司采用外部加濕結構，其優點是速度平穩而對內箱的順帶溫度影響很小，從而確保溫升平穩，加濕效果理想。最主要的是本公司加濕管采用U型設計外加超溫探針孔，發熱線也與加熱系統的，采用同等進口品牌，確保加濕管使用壽命長，長久耐用。

十）、安全保護系統

安全保護系統對使用人員來說最為重要，設置多層保護是保護使用人員的重要措施。

1、線序保護，三相電容易缺相或線序相反都可讓設備損壞或測試人員發生事故。

2、漏電保護，使用質量不合格發熱絲或加濕管都足以導致觸電事故。

3、超溫保護，使用質量品牌較差的控制器有可能導致溫度失控，產生火災事故。

4、異常保護，當設備的某項指標運行異常，設備自動提示報警原因及解決辦法，同時暫停設備運行，等待維修人員解決問題后方可運行。手持式輻照校準器是根據本設備系統聯合設計，主要用于校準輻照強度，聯機校準時可一鍵校準，非常便捷。校準器每年通過計量院校準一次。
