騰龍軍標風淋雨試驗技術參考
GJB 150.8-1986 《裝備設備實驗室環境試驗方法 淋雨試驗》
GJB 150.8A-2009 《裝備實驗室環境試驗方法 第8部分：淋雨試驗》
GJB 367A-2001 《裝備通信設備通用規范》
方案概述
淋雨試驗系統：是依據GJB150.8A-2009軍用設備淋雨試驗方法和要求,對軍用設備進行綜合性的規范的淋雨試驗,包括程序Ⅰ(降雨和吹雨)、程序Ⅱ(強化)和程序Ⅲ(滴水)。
淋雨試驗設備可用于確定下列與淋雨、水噴淋和滴水有關的環境影響：
A: 防止水滲入裝備的保護罩、殼體和密封墊圈的有效性；
B：裝備暴露于水中時以及暴露之后滿足其性能要求的能力；
C：由于淋雨造成裝備的任何物理損壞；
D：任何除水裝置的有效性；
E：檢驗裝備包裝的有效性。
設備具有程序試驗和恒定試驗的功能，可進行吹雨和滴雨試驗。

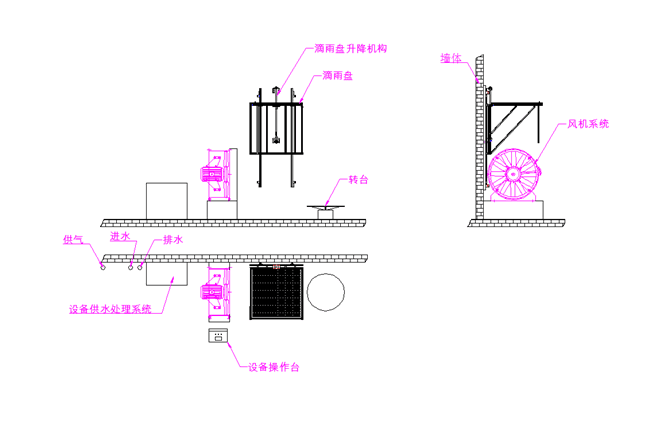

軍標淋雨試驗方案-草圖

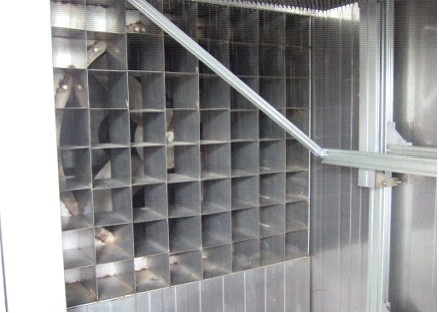

軍標淋雨試驗房-實拍
【風速范圍】 試驗箱能產生5～18 m/s風速的風，誤差:±5%，風源相對于試驗樣品的方向，應能使雨從水平方向變到45°角而均勻地對試驗樣品一側面吹打。
【降雨裝置】 降雨裝置主要由升降裝置以及滴雨盤組成。降雨裝置可通過控制器進行試驗程序設置，并自動轉換帶風源淋雨、自動從距離樣品表面1米處降雨三種試驗模式。滴水箱有效滴水面積：5000×5000mm，針孔與針孔之間間距離： 20×20mm，滴水箱的材料為不銹鋼材料。
【噴嘴參數】 噴嘴直徑為￠0.4mm, 滴水孔間距：20mm，可實現雨滴直徑為0.5～4.5mm,噴頭設計應能使水成滴狀。
【試驗時間】 可進行周期循環；連續降雨時間可設定，最大24小時；
【強化降雨】 噴嘴的壓力≥276kpa,雨滴直徑為2～4.5mm；噴頭安裝在旋轉臺上的樣品的后面和頂面，每面各安裝有2排2列4個噴嘴組成方格噴淋網陣，頂部安裝有2排2列4個噴嘴組成方格噴淋網陣，噴嘴間隔500×500mm，噴嘴為全圓形噴霧型，采用螺紋連接可拆卸，噴射角度約60°；噴嘴的噴孔直徑為1.0mm。
【樣品轉臺】 旋轉臺安裝樣品的直徑φ1000 mm；旋轉臺承重≥100 Kg；旋轉臺轉速范圍1～16rpm/min連續可調，可設定自動工作；旋轉臺旋轉角度： 旋轉角度可任意設定，每檔停留時間可設定。
