騰龍砂塵試驗箱技術參數簡介
-

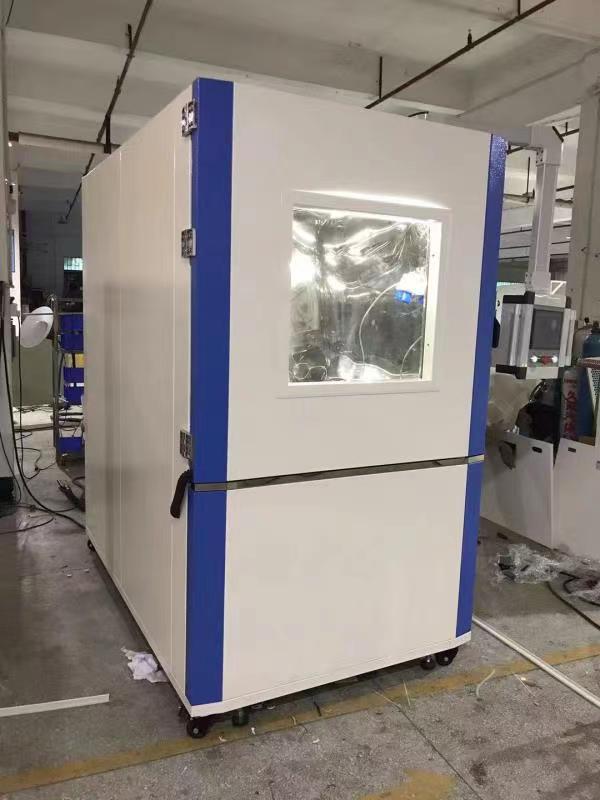

Teelong 砂塵試驗箱實拍只供參考
實拍TL-SC-1000
砂塵試驗箱適用于檢測產品的外殼密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。主要是模擬沙塵暴天氣對鎖具、汽摩零部件、密封件、電力儀表等產品所造成的破壞。
- 砂塵試驗箱
- 優質鋼板噴塑處理
- 進口SUS不銹鋼光板
- AC380V±10% 50±0.5Hz 三相五線制
目錄
- 1 詞條解析
- 2 箱體結構
- 3 控制儀表說明
- 4 供電條件
- 9 安裝環境條件
- 10 故障處理
- 11 原理
沙塵實驗箱適用于檢測產品的外殼密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。
|
容積（單位：L）
|
工作室尺寸（W*D*H）mm
|
外型尺寸（W*D*H）mm
|
|
600×600×600
|
900×1200×1650
|
|
|
800×800×800
|
970×1300×1700
|
|
|
1000×1000×1000
|
1400×1500×1900
|
|
|
|
|
外殼材料：優質鋼板噴塑處理。
內膽材料：進口SUS不銹鋼光板。
可視玻璃門，便于觀測試驗箱體內被測試樣狀況。
試驗箱底部采用高品質可固定式PU活動輪。
試驗箱底部有更換粉塵裝置。
可靠的氣動振動裝置。
強勁的粉塵吹風電機，保證粉塵的吹起和自由降落
用管道包箍式云母片加熱圈，熱量安全穩定（防止粉塵粘連結塊）。
具有定時加熱控制。
1，控制儀表；進口數顯儀表
（1）吹砂時間（IS-99h可調）
（2）振擊時間（IS-99h可調）
（3）負載時間（IS-99h可調）
（4）工作時間（IS-9999h可調）
2. 主要配件：吹塵風機、振擊電機、加熱管、過慮網。
3. 配備抽真空執行元?dú)饧?（真空表、過濾器、氣體流量計、快速接口）
預裝功率：總功率+2.0KW
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用（建議電源開關容量：32A）
主要技術指標
安全保護裝置
1． 電源超載、短路保護
2． 接地保護
3． 超溫保護
4． 為保護設備，所有報警均會自動切斷電源，并發出聲訊提示。
相關標準
GJB150.1-86
GB4208-93砂塵試驗方法
GB2423.37-89砂塵試驗方法
GJB150.12砂塵試驗
GB10485砂塵試驗方法
箱體結構：
箱體外殼材料：優質鋼板噴塑處理。
內膽材料：進口SUS不銹鋼光板。
可視玻璃門，便于觀測試驗箱體內被測試樣狀況。
試驗箱底部采用高品質可固定式PU活動輪。
試驗箱底部有更換粉塵裝置
主要技術參數：
1．金屬網絲直徑：50um
2．間標稱間距 ：75um
3．滑石粉用量：2kg～4kg/m3
4．抗擊時間 ：0～99H59M
5．風機循環時間：0～99H59M
運行控制系統
|
運行控制系統
|
控制器
|
微電腦可編程邏輯控制器
|
|
真空系統
|
配有壓力計、空氣過濾、調壓三聯件、連接管（真空泵另配，訂貨時說明）
|
|
|
循環風機
|
低噪音型電機。多葉式離心風輪
|
|
|
粉塵加熱系統
|
不銹鋼云母片加熱套
|
主要參照標準
GB4208-93防塵試驗方法
GB2423.37-89砂塵試驗方法
GJB150.12砂塵試驗方法
GB10485防塵試驗方法
地面平整，通風良好
設備周圍無強烈振動
設備周圍無強電磁場影響
設備周圍無易燃、易爆、腐蝕性物質和粉塵
安裝要求
設備周圍留有適當?shù)氖褂眉熬S護空間
A：不小于60cm
B：不小于60cm
C： 不小于120cm
（注：設備傾斜角度不能超過15℃）
溫度：5℃～+28℃（24小時內平均溫度≤28℃）
相對濕度：≤85%RH
氣壓：86kPa～106kPa
供電條件 三相四線+保護地線，電壓范圍：AC（380±38）V
頻率允許波動范圍：（50±0.5）Hz
保護地線接地電阻小于4Ω
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用
故障處理
砂塵試驗箱用于檢測產品的外殼密封性能，主要是按照IP5X和IP6X兩個等級的試驗方式，模擬產品在生產、運輸、貯存過程中遇到的砂塵環境，從而檢驗其外殼的防護性能。。如今，防塵試驗設備對質量控制方面的作用越來越得到重視，特別是些零部件生產廠家給大整車廠配套相關產品時，必須要滿足相關的標準試驗要求，在產品設計階段就按各種相關標準做好驗證工作，而通過防塵試驗設備以及其他相關試驗發現問題馬上解決，企業才能為客戶制造出理想的產品。
砂塵試驗箱在做試驗的過程中，可能因為斷電、操作失誤等原因而造成砂塵試驗箱運行故障，如何處理試驗故障而不影響試驗結果的可靠性、真實性呢。武漢試驗設備有限公司歸納了幾點關于砂塵試驗箱在故障處理方法。
一、防塵試驗箱開機儀表不亮沒電：檢查供電電源是否正常，檢查相序是否正常，是否有零線。
二、不吹塵：檢查鼓風機是否正常工作或風機過小，檢查粉塵是否干燥。
三、不振動：檢查振動電機是否正常。
四、砂塵試驗箱應有專人管理操作，并定期對箱體及鼓風機進行清掃,定期應有專業人士維護保養。
五、為了穩定地發揮試驗箱的功能、性能，應選擇常年溫度為十五到二十五度之間，相對濕度小于85%的空間。
六、相鄰的墻壁或器物之間的距離。安裝場所的環境溫度切忌急劇變化五、應安裝在無直射陽光的場所，應安裝在通風良好的場所，遠離可燃物、爆炸物及高溫發熱源的地方，設備應安裝在灰塵少的場所、盡可能地安裝在靠近供電電源的場所。
七、設備沒電：檢查供電電源是否正常，檢查相序是否正常，是否有零線。
1.設備主控制器采用進口PLC程序控制液晶顯示屏,采用全中文顯示工作時間等;
2.配備抽真空執行器件,“施耐德”執行元器件;
3.吹塵風機時間自動交替進行;
4.振動和停止振動時間自動交替進行;
5.可分別對吹塵風機、粉塵振動和總試驗時間進行控制;
6.此控制器具備下述多種任意設定控制功能
a.吹塵時間(停、吹):連續、周期吹塵任意選擇時間設定
b.振擊時間:振動和停止振動時間自動交替進行,振動時間99分、59秒可調
c.預設試驗時間:試驗時間最大為99小時59分鐘
d.通電：斷——通——斷
7.無熔絲保護開關、超溫、過載、漏電、全護套式接線端子,具有自動關機等保護
