循環鹽霧腐蝕測試的優勢在于與自然的相關性更好，主要是因為多環境的切換更能夠真實的戶外腐蝕環境，其中循環鹽霧腐蝕測試涉及的環境條件可能包括下述條件中的一種或全部:

室溫條件:

在CCT 測試中，室溫環境是指實驗室室溫條件。室溫條件通常可以非常緩慢地改變測試樣品的性能。例如，鹽霧噴淋后的樣品在室溫條件中放置兩小時。樣品實際上在特定溫度和濕度條件下經歷一個緩慢的干燥過程。

一般而言，"室溫條件"中沒有腐蝕性蒸汽和氣體。幾乎沒有氣體流動，溫度通常是?25±5℃，相對濕度為?50% 或更低，每次測試時應監控并記錄實驗室條件。

箱內條件 :

非室溫條件通常指測試箱內暴露條件。在不同的非室溫條件之間的轉換，可以通過人工把測試樣品從一個試驗箱移動到另外一個試驗箱，或在全自動的試驗箱內，實現由一個條件到另一條件的循環。

每次試驗需監控溫度和相對濕度。如果可能,?應該采用自動控制系統。溫度偏差應該精確到?±3℃或更小。

鹽霧(噴淋)條件 :

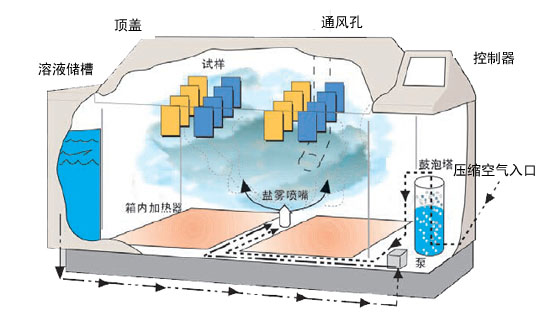

鹽霧條件可在?B117 類型的測試箱內實現，或在實驗室條件下人工操作。噴嘴可噴出霧狀鹽溶液。一般來說，除?NaCl(氯化鈉)外，也可使用含其他化學品的電解液來模擬酸雨或其它工業腐蝕。圖1表示的是鹽霧條件。

潮濕條件 :

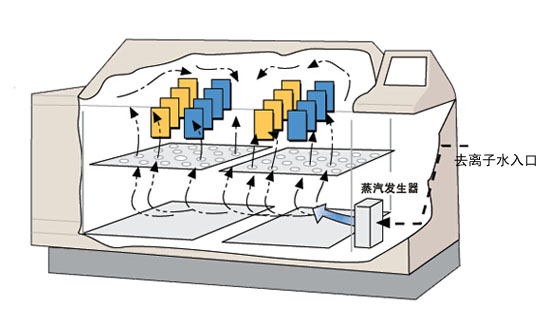

CCT 測試程序通常要求高濕度條件。相對濕度要求為?95-100%。ASTM D2247 11 測試標準中有這一要求。有時候也可通過選用?B117 試驗箱來噴淋純水霧來實現。圖?2 顯示?Q-Fog 鹽霧試驗箱處于潮濕條件。

干燥條件:

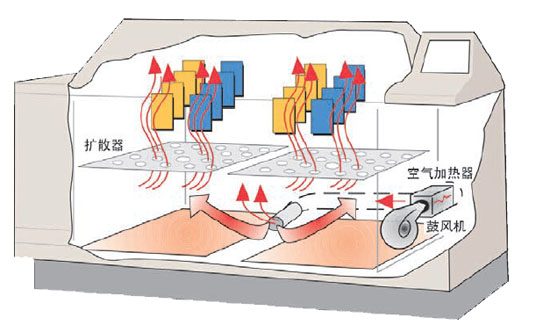

干燥條件可在一間開放式實驗室中或在一個試驗箱內實現。空間內空氣充分流通，這樣可避免分層且可干燥樣品。"干燥"的定義比較復雜，人們對指的是樣品的表面干燥還是徹底干燥還存有爭議。隨著產品腐蝕的滲透，樣品徹底干燥所需的時間可能會增加。圖3顯示?Q-Fog 循環腐蝕試驗箱處于干燥條件。

浸泡腐蝕條件:

這種條件通常包含特定濃度的電解液，一般情況下濃度為5%，pH 值在4到8，溫度通常也是特定的。使用過程中，溶液可能被污染，應定期更換溶液。

浸水條件:

 必須使用蒸餾水或去離子水。關于水質的要求可參考ASTM D1193 12 標準。浸泡用的容器應由塑料或其它惰性材料制成。浸泡液的pH值在6到8之間，溫度為24±3℃，電導 率 在 25℃ 時 應 小 于 50mohm/cm。
