輻照度：

光能照射到一個表面上的強度，單位是W/m2.

光譜輻照度：

輻照度相對波長的分布。

光譜功率分布( SPD ):

參考光譜輻照度。

輻照能：

在一定時間內照射到一個表面上的累積的光能。是輻照度和時間的乘積，單位是J/m2.

焦耳：

能量單位，相當于1W x 1s. 在本文中為了簡化，我們也用焦耳來表示輻照能。

總紫外線輻射(或 TUV )：

波長小于 385nm 的光照的輻照能，單位是 J/m2.

340nm 處的焦耳數：

在 340nm 處的紫外光的輻照能，單位是 J/m2

蘭利(Langley):

是一個舊單位，測量太陽光總的焦耳數，包括可見光、紫外線和紅外線。1 蘭利 = 41,840 J/m2

潮濕對于紫外加速老化試驗的影響

對于對潮濕比較敏感的材料，當在紫外循環中加入潮濕影響時, 可能產生更快的加速老化。另外，一些材料由于潮濕的存在可能有完全不同的老化方式。為了對此進行測試，在4種不同的情況下對材料進行暴露測試。

100% 紫外光照循環 (50℃)

紫外光照 + 潮濕循環 (50°C下4小時紫外光照，與50°C下4小時冷凝交替循環)

紫外光照 + 黑暗/干燥 循環 (50°C下4小時紫外光照，與50°C下4小時黑暗交替循環

潮濕 + 黑暗/干燥 循環 (50°C下4小時黑暗/干燥，與50°C下4小時冷凝交替循環)

對于藍色乙烯薄膜，紫外光照+潮濕循環使材料降解的最快。盡管100%的紫外光照循環對材料的暴露是紫外光照+潮濕循環中紫外輻照量的兩倍，其老化結果并不嚴重。

潮濕對聚氨酯的影響更大。再次指出，雖然紫外光照+潮濕循環對材料的紫外輻照量僅是100%紫外光照循環的一半，其降解速率卻要快得多。

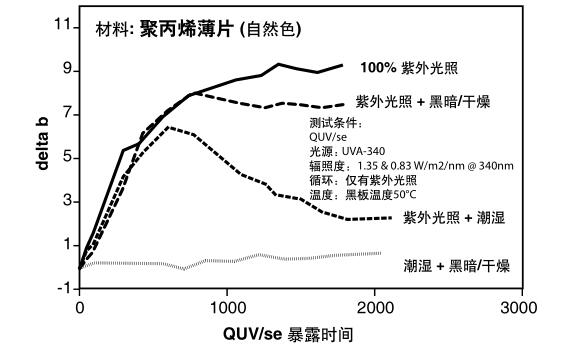

聚丙烯黃變

有時潮濕不但影響降解速度，還影響降解類型，這體現在上圖中。這種情況下，紫外光照+潮濕循環中的老化結果與只有光照循環的結果非常不同。
