紫外線耐候試驗說明書


紫外線耐候試驗箱


說





明





書


型  號:  AG-UV-F-G
 電  源:  220V  50Hz










前 言


感謝貴單位購置我公司的耐氣候環境試驗設備！
在使用本設備之前，請仔細翻閱本說明書，并依照規定的程序操作，可使您順利地操作使用。請謹記注意事項，可免除機器因為誤操作而發生故障，正確的保養方法可延長機器使用壽命。
本公司各婁產品均經過品管檢驗出廠，您可以放心使用，若有任何困難或疑問，請與代理商聯系或直接通知本公司售后服務部。















安全上的注意
1. 安全上的記號:
在本手冊中,關于安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:


危險: 此顯示的項目,表示為如不遵照,操作者有可能受到傷害。



警告: 此顯示的項目表示如不遵照,有可能損壞儀器。



注意:   此顯示的項目,表示為有可能影響測試結果和品質。



此顯示的項目,表示本產品在操作使用中之輔助申明。


2. 在本儀器上,以下記號表示注意﹑警告。


	警告記號	此記號表示在有必要參照操作手冊的場所。
	危險電壓記號	此記號表示為高壓危險。
	接地保護記號	表示于本儀器上之接地端子。

壹、概述
一．用途
本產品適用于對各種材料試驗室光源暴露方法中的熒光紫外燈方法，主要是對材料置于室外的變化以及新材料改進配方和產品的耐久性試驗等。
二、試驗樣品和性能評定
1、外觀的評定：
產品采用能最佳模擬陽光中UV段光譜的熒光紫外燈，并結合控溫、供濕等裝置來模擬對材料造成變色、亮度、強度下降；開裂、剝落、粉化、氧化等損害的陽光（UV段）高溫、高濕、凝露、黑暗周期等因素，同時通過紫外光與濕氣之間的協同作用使得材料耐光能力或耐濕能力減弱或失效，從而廣泛用于對材料耐氣候性能的評價.
設備具有提供最好的陽光UV模擬，使用維護成本低廉，易于使用，設備采用過程控制器自動運行試驗周期，自動化程度高，燈光穩定性好，試驗結果重現率高等特點。
2、力學及其它性能的評定：一般橡膠材料進行抗拉強度、延伸率、硬度測量、塑料測量沖擊強度、斷裂延伸率、拉伸強度、彎曲強度，如必要可規定其它性能測試項目。
3、設備滿足標準 GB/T14522-93中華人民共和國國家標準《機械工業產品  用塑料、涂料、橡膠材料、人工氣候加速試驗方法》GB/T16422.31997eqv ISO4892-3:1994《塑料實驗室光源暴露試驗方法》
本產品符合標準:GB/T 14522-93  ASTM G 154,ISO 4892-1  ISO 11507   ASTMD 4329
貳、設備結構

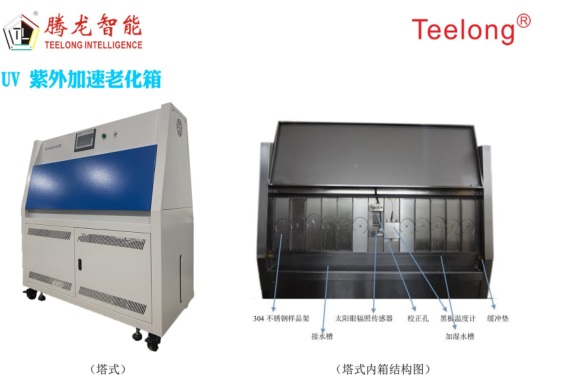

1.整機


  2.控制面板



 3.紫外熒光燈
設備共使用8根UVA-340熒光紫外燈管，每支40W，適用于不同類型的聚合物和穩定劑的性能比較，還是進行相關性研究的最佳選擇,UVA-340在QC和R&D的應用和對強耐用材料試驗中有重要作用，可以加速試驗，快速提供評價結果。
(1)燈管的安裝：紫外燈屬于易碎品，因此產品出廠時另行包裝，安裝時應特別小心，以免造成不必要的損失。安裝時應在設備斷電后掀開試驗倉蓋和燈管兩側更換端口，將紫外熒光燈對正密封圈插入，然后推動燈管將燈管對正另一側密封圈插入，最后調整好燈管兩端密封帽，裝上燈管供電接插件。注意所用燈管表面潔凈情況，以防影響燈管輻照度，如有污染，應用酒精擦拭表面。備用燈管應貯存于通風干燥無腐蝕環境中。
(2)燈管輻射量的保持：熒光紫外燈由于長時間使用，其輸出光能會逐漸衰減，以至達不到預期效果,當光能輻射過低時（uv燈點燃時間累積至400～450h時）
4．控溫系統
(1) 系統采用PLC和文本顯示器通信控制，操作方便直觀。
(2) 采用A/D控制模塊進行PID調溫調濕方式、確保溫（濕）度控制精度。多點故障、信息顯示，便于檢查排除故障。
5．供濕系統
供濕系統由水槽、加濕系統等組成，通過濕氣冷凝機理，使試樣暴露面凝露濕潤，模擬雨水、高濕、凝露并與陽光（UV）黑暗協同作用來營造最佳試驗環境。
6．試樣承載裝置
設備試樣承載裝置位于UV燈均勻輻射面上，由鋁合金柜式基架組成，可承載標準試樣。
7．保護系統
設備具有缺水、防干燒、超溫、短路、過載等保護系統，分別位于電控面板和電控柜內。進入報警狀態后，自動切斷設備工作系統電源，使設備停止運行，并發出聲響提示，確保設備和人身安全。

叁、技術參數
一、技術參數
技術指標
1．型    號：AG-UV-F-G
2．溫度范圍：RT+10℃～70℃
3．溫度均勻度：±3℃    溫度波動度：±0.5℃
4．濕度范圍：≥75%RH
5．燈管內中心距離：65~70mm
6．試品與燈管中心距離：50mm（樣品架高度可調）
7．紫外燈管：UV-A340波長范圍315～400nm（其峰值340nm）
8．輻照強度：0.30-1.5W/㎡ / 可調 340nm波段 （通過觸摸屏設定輻照強度值）
9.輻照控制：Teelong輻照度智能控制，通過輻照度實時反饋，自動補償設定值。
10．符合標準:GB/T 14522-93  ASTM G 154,ISO 4892-1  ISO 11507   ASTMD 4329
結構及材質
1．◎內膽材料：SUS304不銹鋼板
◎不外殼銹鋼;SUS304
2．美國Q-Lab：UVA-340紫外線燈管，一排共8只，40W/只規格：1220MM長，直徑：38MM
3．水源及耗量：潔凈水或蒸餾水8升/天（客戶自備）
4．控制系統：Teelong（西門子觸摸屏和PLC控制器）
5．主要元器件：法國斯耐德全系電器和日本歐姆龍
6. 自動控制輻照計：Teelong智能輻照傳感器，0-5V信號輸出。
7. 曲線：溫度和輻照度曲線要顯示
二、使用與調節﹗
1．使用環境：
      －溫度：15～35℃
      －濕度：50-70 %RH
      －大氣壓：86～106Kpa
      －周圍無強烈振動；
－無陽光直接照射或其它熱源輻射；
－無強烈氣流，當周圍空氣需要強制流動時，氣流不應直接吹到箱體上；
－無強電磁場影響；
－無高濃度粉塵及腐蝕性物質。
—為保證設備的正常運轉與操作方便，除保持水平安放外，設備與墻或器物之間應預留300mm空間，以便操作維護、通風。

肆、注意事項

一、安全注意事項！
    1．人的眼睛和皮膚經常暴露在紫外線下會造成灼傷或其它改變，并且在UV燈點燃時有臭氧產生，高濃度臭氧會引起人體頭痛、胸悶等不適現象，為防止上述現象的發生，應注意現場通風和防護用品的穿戴。
    2． 為保證設備的安全，請安裝外部保護機構，并按產品銘牌要求供給電源。
3．設備嚴禁用于易燃、易爆、有毒、強腐蝕物品的試驗。
4．非專業人員不得拆卸、維修。
5．設備應有可靠接地。設備發生故障，需要更換零件，請更換相同型號規格的配件。
6．試驗中嚴禁打開試驗倉門。
7．詳細閱讀說明書后，方可操作本設備。
二、使用注意事項！
    1．首次開機時，因貯水箱內無水導致缺水保護無法啟動，屬正常現象，請加滿自來水后開機。
2．設備如在進行PID演算時，請不要打開箱門，以免運算錯誤。（出廠前已演算，不需再進行演算）
3．注意貯水箱水位，及時加水，以免設備缺水保護動作，中斷試驗。
4．調節儀等參數除說明書允許改變的外，切勿修改。

伍、操作說明
一、加入加濕用水：打開貯水箱進水閥，將自來水注入加濕槽至標識提示位置。
二、將試樣固定于試樣架上。
三、插上機器電源，打上空氣開關，按下控制面板上啟動鍵打開電源，進入控制器首頁界面。

四、任意點擊控制器觸摸屏，會進入參數設定畫面，在參數設定畫面上。

1、參數設定：可設定四個段，可以設定999個循環。設定單段參數“一”，設定運行小時和分鐘，再以同樣方式設定單段參數“二”、“三”、“四”按啟動按鍵，開始進行測試
（1） 單段設定點擊“加熱OFF”按鍵模擬幅照環境溫度,點擊加熱按鍵，會跳出溫度輸入框，您設定自己要測試的溫度值，測試溫度最高可輸入為70度。設定完畢按返回鍵。

(2)  單段設定點擊“燈OFF”按鍵，“燈OFF”按鍵變成藍色，紫外線燈管全部亮燈，開始燈照測試。
(3) 單段設定點擊“凝露OFF”按鍵，會跳出一個設定凝露溫度的窗口（圖5），凝露溫度最高可設定60度，一般常規測試為50度。設定完后，按返回鍵。

(4) 單段設定點擊“噴淋OFF”按鍵，會跳出一個窗口設定顯示設定噴淋時間。開噴淋時間：999時間，關噴淋時間：999時間。開、關噴淋時間可按照自己的需求設定，（標準測試時間開噴淋時間為18分鐘，關噴淋時間為120分鐘。）
（5）4個段的循環次數

2、輻照強度：一般為0.68W/m2.
3、燈管剩余壽命：燈管總1600小時，燈管開始測試時，光源剩余時間開始計算，燈管測試時間超長，光源剩余壽命超少。光源剩余時間為0小時時，機器會自動停機及報警，沒有更換燈管時機器不能運行。
五、在參數設定畫面設定完畢后按啟動按鈕，啟動后按運行畫面進入運行畫面進行監控。運行到那個階段，運行顯示燈就會亮。缺水，水位燈亮，機器會自動停機及報警。光源壽命到了，光源壽命燈會亮，機器也會自動停機及報警,報警記錄可以查閱報警時間、因什么報警、報警確認時間。報警處理完后可按清除鍵清除。（無需設置）

 5.試驗中如需中斷試驗，可按啟動按鈕，按鍵會顯示停止運行，全機即停止工作。如需進行參數重新設定，在重新設定參數后，按啟動鍵開始測試。如試驗完畢后不需要進行下一個試驗，退出到歡迎介面，然后按下控制面板上的電源，關閉機器電源。
6、試驗的時候還可以查看參數，（無需設置）

7、運行畫面 （無需設置）

7、試驗完畢后請記得關掉空氣開關，拔出電源線。



六、設備保養

一、 機器存放在通風、整潔、干燥的地方。外殼保持干凈，干燥。
二、 設備在正常使用完后，注意所用燈管表面潔凈情況，以防影響燈管輻照度及燈管使用壽命，如有污染，應用酒精擦拭表面。燈管使用壽命到時，必須按時更換燈管。
三、 水箱保養：使用純凈水，一個星期更換一次水，如果長期不便用，應把水箱的水排空。
四、 水槽保養：保持水槽清潔，不使用時，保持水槽干燥。














柒、設備結構圖及線路圖


正面









線路圖
