新能源可靠性試驗解決方案
新能源可靠性試驗解決方案
電池測試應用于多種工業領域，這些領域包括汽車、計算機、通訊、國防、和新能源市場，廣泛的應用需要更加可靠的質量保證和使用安全性。尤其以鋰電池作為新能源動力電池儲能的重要性已被成功驗證，是現代高性能的電池代表。不斷增加的容量和頻繁的使用對可能造成的故障及潛在的異常危險備受電池生產企業和終端用戶的高度關注，騰龍智能作為的可靠性試驗設備研發生產制造商和方案解決提供者，10多年來，我們不斷創新，夯實技術,精益求精。持續為新能源行業可靠性測試提供最新的試驗設備和完整的集成測試解決方案。

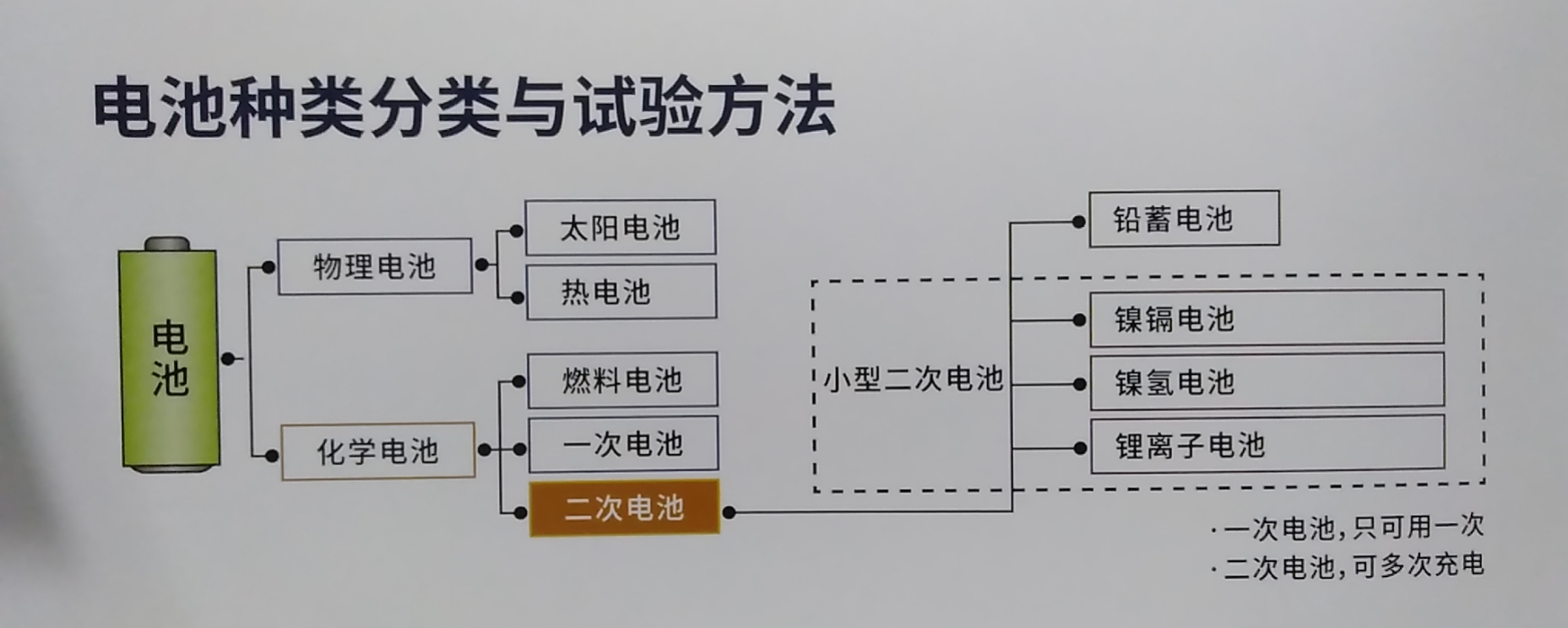

電池種類分類與試驗方法
溫度影響的測試
| 外部影響: | 危險等級說用 | 分類標準和影響 | ||
| 外部加熱 | 0 | 無影響 | 無影響,無功能損失。 | |
| 過度放電 | 1 | 被動保護激活 | 無缺陷;無泄漏;無滲置、火災或火焰;無損壞;無爆炸;無放熱反應成熱失控。電池可逆性損壞,需要修理保護裝置。 | |
| 過度充電 | 2 | |||
| 外部短路 | 3 | |||
| 充電電流過大 | 4 | |||
| 5 | ||||
| 內部影響：電極-電解質反應 | 6 | |||
| 電化學反應 | 7 | |||
內部影響: 電極-電解質反應 電化學反應
危險等級說用 分類標準和影響
0 無影響 無影響,無功能損失。
1 被動保護激活 無缺陷;無泄漏;無滲置、火災或火焰;無損壞;無爆炸;無放熱反應成熱失控。電池可逆性損壞,需要修理保護裝置。
2 檢測/損環 無進漏;無滲置、火災或火焰;無損壞;無爆炸;無放熱反應或熱失控。電池不可逆攝壞,需要修理。
3 泄漏 △質量<50% C滲漏、火災或火焰;無損壞;無爆炸。重量損失<電解質重量的50%(電解質=溶劑+
4 大量煙霧產生 △質量250% 無火災或火焰;無損壞;無爆炸。重量損失》電解質重量的50%(電解質一溶劑+
5 火災或火焰 無揭壞;無爆炸(例如無浮動部件)。
6 損壞 無爆炸,但是有活動部件破損飛出。
7 爆炸 爆炸(例如電池解體)。
火焰的存在需要有點火源可燃物和助燃物,如果沒有這些元素,火或者火焰則不會產生。因此,我們建議在可能導致電池滲漏的測試過程中使用火花，我們相他"可信的盜用環境"可能包含一個火 花源,因此，如果火花源被而加到試給配置中,并且從電法中排出的氣體是易燃的,則測試樣品將快速從危險等級3或等綠4進入危險等級5
電池測試試驗標準
EV 和 HEV 可充電儲能系統安全和濫用測試指南
SAE J2464 熱穩定性,以 5 個增量增加溫度。
·溫度循環，周期在70°C至-40°C之間。(浸泡細胞為1小時和模塊和包6小時)。重復共5個周期。
原裝鋰電池的安全標準，初級電池,第4部分:鋰電池的安全性
·海拔模擬測試，以 11.6 Kpa或更少的壓力在環境下存放至少6小時。
IEC 60086-4 ·熱循環在 75”C和-40”℃下存儲至少 6 小時，過渡時間為 ≤30分鐘 之間為10個周期,在環境下至少存儲 24小時。
外部短路,產品溫度穩定在55*C。
·熱濫用,將溫度提高 5C/分鐘至 130"C， 浸泡 10 分鐘。電動汽車鋰離子電池的可靠性與濫用測試容量放電測試在 -20℃、0°℃，25°℃和 45℃
IEC 62660-2 -高溫耐力,此測試旨在將細胞重新適應高溫環境。將溫度提高5°C/分鐘至130C +/-2C。浸泡30分鐘。
溫度循環,此測試旨在通過在低溫和高溫環境中交替暴露以引起的膨脹和收縮來描述電池的熱耐久性，單元格組件。在 25℃下開始和結束測試·無電氣操作的測試。最低溫度之間的循環-40°C(或由mfg指定)和最大+85(或由mfg指定)。重復30個周期。參閱正時坡道的規格。·用電操作進行測試。最低溫度 -20℃和最大 士65℃之間的周期。重復30個周期。參閱正時坡道的規格。
SAE J2929 使用鋰基可充電電池的電動和混合動力汽車推進電池系統安全標準
鋰電池標準
·20℃ 和 55”C 的短路測試。
加熱測試從20C到130”C在5”C/分鐘，浸泡10分鐘。返回到 20”C。
UL 1642 ·溫度 循環測試，最多 30 分鐘 轉換。
-70℃，浸泡4小時。·20°C，浸泡2小時。
.40°℃，浸泡4小時。返回到 20”C。重復共10個周期。在20°C下至少24小時存儲
新N力11GL
UN/DOT38.3 聯合國鍵電池測試要求
IEC 61960 用于便攜式應用的二次鋰電池和電池
含有堿性或其他非酸電解質的二次電池和電池-便攜式密封二次電池的安全要求，以及由它們制造的電池的安全要求，用于便攜式應用
IEC 62133 海拔模擬測試存儲在11.6kpa(50，000)和溫度 20C為6小時。
溫度循環在75*C測試，浸泡4小時，20℃，至到少2小時，-20*C在4小時，然后返回到20”C和漫泡至少2小時(<30分鐘轉換)。重復5個周期的total，熱道用溫度從20°C至130℃，溫度為5C/分鐘，浸泡10分鐘。
IEC 62281 運輸過程中初級和二次鋰電池和電池的安全性
RTCA DO-311 可充電鋰電池系統的最低運行性能標準
家用及商用電池
.5分鐘從20°C至130C的加熱測試,浸泡10分鐘。返回到 20“C。
UL 2054.70°℃，浸泡4小時。·溫度循環測試,最多 30 分鐘 轉換。
·20°C，浸泡2小時。
--40℃，浸泡4小時。返回到 20C。重復共10個周期。在20℃下至少24小時存儲。
UL 2580 電動汽車電池通用指南
USCAR 電動汽車電池測試程序手冊、電池技術壽命驗證測試手冊中的電池安全性和性能
FreedomCar 動力輔助混合動力電動汽車測試手冊，用于分析電池性能
UNLithium Battery 聯合國鋰電池測試要求 ·海拔模擬測試儲存在11.6kpa(50，000)和溫度20C至少6小時。
Testing
·溫度循環測試:存放在75*C和-40”C，小電池和電池至少6小時，或大電池和電池至少12小時，30分鐘過渡,重復共 10 個周期。在20C時24小時存放。筆記本電腦充電電池
IEEE 1625 ·海拔模擬測試:存儲于 11.6kpa(50，000) 和溫度 20℃
·加熱測試:130°℃ 10 分鐘。
·溫度循環測試:在 75*C 和 -40”C下存放至少 4 小時,重復共 5 個周期。
筆記本電腦充電電池
IEEE 1625·加熱測試:130°℃ 10 分鐘。·海拔模擬測試:存儲于 11.6kpa(50，000) 和溫度 20°℃。
·溫度循環測試:在 75°C 和 -40°C下存放至少 4 小時,重復共 5 個周期。
手機充電電池
IEEE 1725 ·加熱測試:130°℃ 60 分鐘。
·溫度穩定性 150°℃ 10 分鐘。
UNECE Regulation No.100測試中的設備在 60℃下存儲至少 6小時，隨后在-40℃ 下存儲 6 小時。此循環重復五次，然后在環境溫度下存儲設備 24 小時
02 KOM
| 外部影響:外部加熱 |
| 外部影響:外部加熱 | 危險等級說用 | |||||||
| 過度充電， 過度放電 |
冷熱沖擊試驗箱
應用于高溫下單體蓄電池和蓄電池模組等的模體殼應力測試及冷熱沖擊測試.滿足GB31241-2014,GB/T31485-2015、UL等相關試驗標準與方法，以在最短時間內測試電池因熱脹冷縮所引起的化學反應和物理變化。
高低溫循環可達1000次,不結霜,溫度恢復時間小于5分鐘,轉換時間小于10秒。流體力學仿真精密計算，變頻技術與產品工藝制造技術有效降低能耗。
三箱式結構，樣品不需移動,易于測試線纜連接,可自由切換兩溫區模式和三溫區模式。冷熱沖擊試驗箱
應用于高溫下單體蓄電池和蓄電池模組等的模體殼應力測試及冷熱沖擊測試.滿足GB31241-2014,GB/T31485-2015、UL等相關試驗標準與方法，以在最短時間內測試電池因熱脹冷縮所引起的化學反應和物理變化。
高低溫循環可達1000次,不結霜,溫度恢復時間小于5分鐘,轉換時間小于10秒。流體力學仿真精密計算，變頻技術與產品工藝制造技術有效降低能耗。
三箱式結構，樣品不需移動,易于測試線纜連接,可自由切換兩溫區模式和三溫區模式。
