電池儲能系統連接器UL4128認證范圍

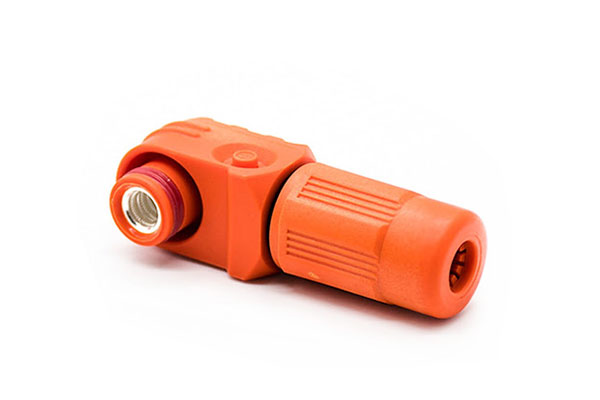

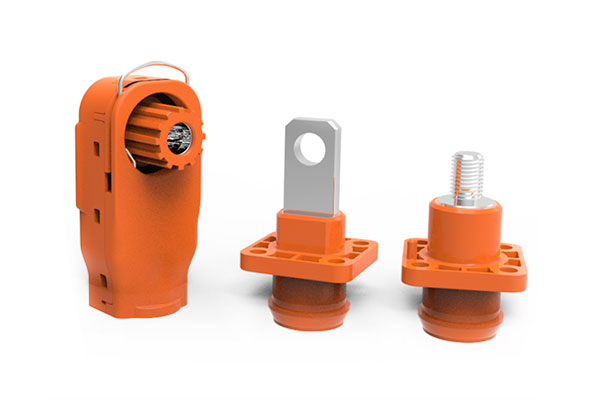

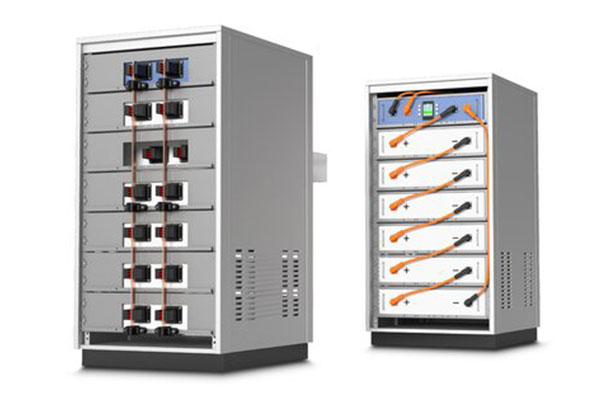

電池儲能系統連接器由電纜連接器、電纜和用于電化學電池應用的匹配入口組成。

1. 這些連接器的額定電壓高達 2000 Vdc 或更低；

2. 不適用于負載條件下的連接或斷開；

3. 不適用于危險場所；

4. 它們旨在組裝到額定溫度為 90°C 或更高的銅或銅合金導體。

電池儲能系統連接器UL4128認證組成部件要求

一般的

1. 電池間/層間連接器的端子應符合電線連接器標準 UL 486A-486B 中的要求。

2. 閂鎖式電池間/層間連接器不應需要使用工具來解鎖配對的兩半。

3. 鎖定電池間/層間連接器應需要使用工具來解鎖配對的兩半。

載流部件

電池間/層間連接器的載流部分應為銅或銅合金。 含超過 15% 鋅的載流部件應符合應力腐蝕/潮濕氨（如電線連接器標準 UL 486A-486B 中所述。

高分子材料

用作絕緣或外殼的聚合材料應具有不低于50℃的相對熱指數（RTI）、電氣（Elec）、機械（Imp）和機械（Str）。

墊圈、密封件和 O 形圈

墊片材料應符合墊片和密封件標準 UL 157。

例外：符合 UL 157 的墊圈材料不需要進行墊圈測試。

環境保護

1. 對于類型等級，符合 UL 50E-Enclosures Equipment, Environmental 注意事項。

2. 對于 IP 代碼，符合 IEC 60529 外殼提供的保護等級。

交替間距 - 間隙和爬電距離

作為第 9 節間距要求的替代方案，UL 840 中的間距要求可僅用于工廠接線端子之間或未絕緣帶電部件與金屬外殼之間的間距。

在應用 UL 840 中的特定要求時，UL 840 中的間距要求應為過電壓類別、污染程度和材料組。 應針對 UL 840 中規定的額定沖擊耐受電壓對設備進行評估。

電池儲能系統連接器UL4128認證常見測試項目及要求

環境測試 - 將配套裝置插入六個陰式裝置中三個的觸點開口中。然后將裝置放置在環境室內，并依次經受以下條件試驗：

a) 在75±2°C的溫度和92±3%的相對濕度下4小時。

b) 在75±2°C的溫度和40±3%的相對濕度下16小時。

c) 在30±2°C的溫度和60±3%的相對濕度下4小時。

耐壓測試 - 所有裝置應能在帶電部件和包裹在外殼周圍的金屬箔之間承受50-60 Hz基本正弦電位一分鐘，且不會擊穿。

高溫烤箱測試 - 測試溫度90℃，7小時。

加速老化測試 - 測試溫度100℃，7小時，用雷克斯或邵氏硬度計測量前后硬度變化數值要小于10，每個顏色都要測試。

溫升測試 - 通電最大額定電流，使用90℃規格電線連接，要求溫升不超過45℃，測試時間4小時。

線扣拉力測試 - 35lbf（156N），1分鐘，測試電線長度至少305mm（12 in）。

后推拉力測試 - 6lbf（26.7N），1分鐘，測試電線長度至少305mm（12 in）。

UL認證所需資料

1、產品名稱：提供產品全稱；

2、產品型號：詳細列出所有待測產品的型號、品種或分類號；

3、產品銘牌：包括產品型號、電氣參數、制造商信息、生產日期和UL標識；

4、產品預期用途：家用電器/商用、室內/室外等；

5、零部件清單：列出產品的零部件、型號（檔案號）、額定值和制造商名稱；

6、電氣性能：對于電子電器產品，提供電氣原理圖（電路圖）和PCB布局圖；

7、結構圖：大部分產品需提供產品的結構圖或爆炸圖、成分表等；

8、說明書：產品使用說明書、安裝說明書等；

9、申請表：對應特定產品的UL專用申請表。

UL認證辦理流程

1、項目確定：確認測試所依據的UL標準、認證費用及時間、樣品數量等

2、資料準備：根據UL的要求，企業準備認證所需的各種資料或文件；

3、送樣測試：企業送樣到廣東優科檢測實驗室進行產品測試；

4、出具檢測報告：產品檢測結果符合UL標準要求，正式出具檢測報告；

5、工廠審核：UL將對生產工廠進行第一次工廠檢查，以確保其符合標準要求；

6、標志使用：符合要求后，申請人正式授權使用UL標志。
