冷熱沖擊試驗箱 Hot And Cold Shock Test Chamber 的詳細介紹
TL系列冷熱沖擊試驗箱 Hot And Cold Shock Test Chamber設備規格系列齊全 –提籃式、三廂式、水平移動三種沖擊模式可供用戶選擇，充分滿足不同用戶的各種要求；設備還可提供標準高低溫試驗功能，實現了溫度沖擊和高低溫試驗的共同兼容；高強度、高可靠性的結構設計- 確保了設備的高可靠性；冷熱沖擊試驗箱 Hot And Cold Shock Test Chamber

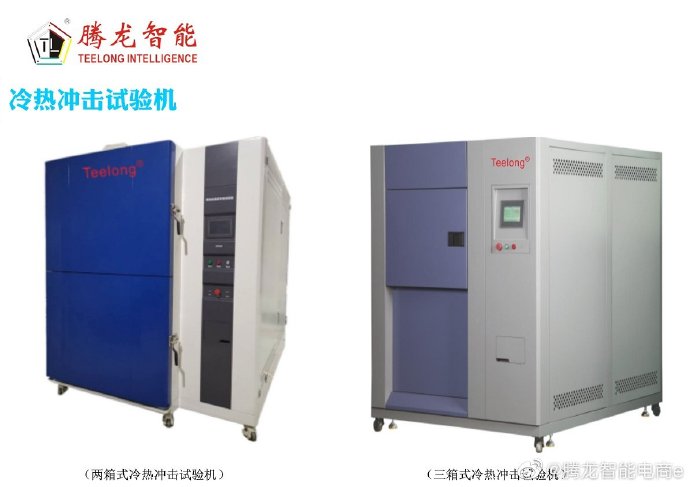

TL系列冷熱沖擊試驗箱 Hot And Cold Shock Test Chamber
*冷熱沖擊試驗箱 Hot And Cold Shock Test Chamber設備特點
規格系列齊全 –提籃式、三廂式、水平移動三種沖擊模式可供用戶選擇，充分滿足不同用戶的各種要求；
設備還可提供標準高低溫試驗功能，實現了溫度沖擊和高低溫試驗的共同兼容；
高強度、高可靠性的結構設計- 確保了設備的高可靠性；
工作室材料為SUS304不銹鋼 - 抗腐蝕、冷熱疲勞功能強，使用壽命長；
高密度聚氨酯發泡絕熱材料- 確保將熱量散失減小；
表面噴塑處理- 保證設備的持久防腐功能和外觀壽命；
高強度耐溫硅橡膠密封條 – 確保了設備大門的高密封性；
多種可選功能（測試孔、記錄儀、測試電纜等）保證了用戶多種功能和測試的需要；
大面積電熱防霜觀察窗、內藏式照明 –可以提供良好的觀察效果；
環保型制冷劑 –確保設備更加符合您的環境保護要求；
*冷熱沖擊試驗箱 Hot And Cold Shock Test Chamber可根據用戶要求定制尺寸/定制使用指標/定制各種選配功能
*溫度控制
可實現溫度定值控制和程序控制；
全程數據記錄儀（可選功能）可以實現試驗過程的全程記錄和追溯；
每臺電機均配置過流（過熱）保護/加熱器設置短路保護，確保了設備運行期間的風量及加熱的高可靠性；
USB接口、以太網通訊功能，使得設備的通訊和軟件擴展功能滿足客戶的多種需要；
采用流行的制冷控制模式，可以0%~100%自動調節壓縮機制冷功率，較傳統的加熱平衡控溫模式耗能減少30%；
制冷及電控關鍵配件均采用，使設備的整體質量得到了提升和保證；
*冷熱沖擊試驗箱 Hot And Cold Shock Test Chamber設備滿足以下標準
GB/T 10592 -2008 高低溫試驗箱技術條件
GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法試驗A：低溫
GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法試驗B：高溫
GB/T 5170.1-2008 電工電子產品環境試驗設備檢驗方法 總則
GJB 150.3A-2009 軍用裝備實驗室環境試驗方法 第3部分：高溫試驗
GJB 150.4A-2009 軍用裝備實驗室環境試驗方法 第4部分：低溫試驗
GJB 150.5A-2009 軍用裝備實驗室環境試驗方法 第5部分：溫度沖擊試驗
GJB 360B-2009 電子及電氣元件試驗方法 方法107 溫度沖擊試驗
主要技術指標:
| 兩箱式高低溫沖擊試驗箱 | |||||
| 型號 | TL-50 | TL-120 | TL-180 | ||
| HxWxD(mm) | 內 | 300x460x350 | 500x610x400 | 600x660x450 | |
| 外 | 2250x1200x1950 | 2720x1050x1950 | 2920x1100x2150 | ||
| 性能參數 | 高溫室 | 溫度暴露范圍 | ﹢60℃ ～ ﹢200℃ | ||
| 預熱溫度上限 | 200℃ | ||||
| 升溫時間 | R.T→﹢200℃約40min | ||||
| 低溫室 | 溫度暴露范圍 | 0 ～ ﹣75℃ | |||
| 預熱溫度下限 | ﹣75℃ | ||||
| 降溫時間 | R.T→﹣70℃約60min | ||||
| 提籃 | 溫度范圍 | ﹣65 ～ 150℃ | |||
| 溫度波動度 | ≤1℃（≤±0.5℃，按GB/T5170﹣1996表示） | ||||
| 溫度偏差 | ≤±2℃（﹣65℃ ～ ﹢150℃） | ||||
| 轉換時間 | ≤5S | ||||
| 溫度回復時間 | ≤5min | ||||
| 結構 | 外箱材質 | 冷軋鋼板表面噴塑（象牙白） | |||
| 內箱材質 | #304鏡面不銹鋼（1.2mm） | ||||
| 隔熱材料 | 非危廢類環保型玻璃纖維保溫層 | ||||
| 制冷 | 制冷方式 | 風冷或水冷 | |||
| 制冷機 | 進口壓縮機 | ||||
| 溫度傳感器 | 鎧裝鉑電阻 | ||||
| 控制器 | 西門子PLC模塊（含宏展環境試驗設備嵌入式PLC控制軟件PlatinumV1.0）+7英寸彩色液晶觸摸控制屏（含宏展環境試驗設備嵌入式觸摸屏控制軟件PlatinumV1.0）。 | ||||
| 數據存儲于功能接口 | USB數據接口：設備帶有USB存儲接口，存儲信息包括試驗時間、試驗目標值和試驗實測值等主要運行參數，存儲格式為.csv格式，此文件可由宏展公司上位機通訊軟件直接生產曲線，該USB接口不支持熱插拔及下載功能，如要用U盤存儲試驗數據，需一直讓U盤處于正常聯接狀態。 TCP/IP通訊接口：試驗箱帶有RJ45數據接口，后期如購買上位機通訊功能后（含宏展環境試驗設備嵌入式計算機軟件PlatinumV1.0），即可聯接此接口以實現計算機管理功能，單臺試驗箱支持5臺計算機同時訪問、上位機軟件*大可管理32臺試驗箱。 | ||||
| 裝機功率（KVA） | 19.7 | 32 | 36 | ||
| 電源 | AC380V 50Hz三相四線制+接地線 | ||||
| 標配配置 | 產品使用說明書、試驗報告1份、合格證及質量保證書各1份、隔板2層、帶腳輪 | ||||
| 滿足標準 | GJB150.3、GJB150.4、GJB150.5、GB/T2423.1、GB/T2423.2 | ||||
| 詳細參數以對應產品規格書為準 | |||||
| 三箱式冷熱沖擊試驗箱 | ||||||
| 型號 | TL-80A | TL-150A | TL-225A | TL-408A | ||
| 內部尺寸（mm） | W | 500 | 600 | 750 | 850 | |
| H | 400 | 500 | 500 | 600 | ||
| D | 400 | 500 | 600 | 800 | ||
| 外形尺寸（mm） | W | 1460 | 1560 | 1710 | 1880 | |
| H | 1840 | 1940 | 1940 | 2040 | ||
| D | 1500 | 1600 | 1700 | 1900 | ||
| 試驗方式 | 氣動風門切換2溫室或3溫室方式 | |||||
| 性能 | 高溫室 | 預熱溫度范圍 | ﹢60℃ ～ ﹢200℃ | |||
| 升溫速率 | ﹢60→＋200℃≤20分鐘 | |||||
| 低溫室 | 預冷溫度范圍 | ﹣78－0℃ | ||||
| 降溫速率 | ﹢20→－75℃≤80分鐘 | |||||
| 試驗室 | 溫度偏差 | ±2℃ | ||||
| 溫度范圍 | TSL:（+60→+125）℃→（-40－-10）℃ TSU:（+60～+150）℃～（-55～-10）℃ TSS:（+60～+150）℃～（-65～-10）℃ | |||||
| 溫度恢復時間 | 5分鐘以內 | |||||
| 試樣擱架承載能力（kg） | 30 | |||||
| 試樣重量（kg） | 7.5 | 7.5 | 10 | 10 | ||
| 注：外形尺寸（不包括外形凸起部分）；升溫速率和降溫速率（溫度上升和溫度下降均為試驗箱單獨運轉時的性能）；溫度恢復條件（室溫為＋25℃和循環水溫為＋25℃，試樣是塑料封裝集成電路） | ||||||
| 詳細參數以對應產品規格書為準 | ||||||
冷熱沖擊試驗箱 Hot And Cold Shock Test Chamber
試驗規范 | 駐留溫度(℃) (exposure temp.) | 駐留溫度時間(Min) (exposure time) | 覆歸時間 (recovery time) | 周期 或次數 | 試驗起 始點 | 備注 | 適用機臺型號 TS-(80/150/225/408) | ||||||||
高溫 | 室溫 | 低溫 | 高溫/低溫 | 室溫 | S | U | L | ||||||||
| MIL-STD-883E (Method No.1010.7) | +85 | +10 | ---- | -55 | 0 | ≧10min ≦15min | ---- | 含駐留時間& 轉換時間≦15min | *少 10次 | 低溫或 高溫 | Temperature Cycling (轉換時間<1min) 實驗過程若中斷 超過總實驗之1/10 次則實驗須重做 | ◎ | ◎ | ---- | |
0 | |||||||||||||||
+125 | +15 | ◎ | ◎ | ---- | |||||||||||
0 | -10 | ||||||||||||||
+150 | +15 | ◎ | ◎ | ---- | |||||||||||
0 | |||||||||||||||
+150 | +15 | -65 | 0 | ◎ | . | ---- | |||||||||
0 | -10 | ||||||||||||||
| MIL-STD-202F (Method No.107G) | +83 | +3 | -25 | +10 | -55 | 0 | 28g以下 15～30 Min 28～136g 30Min 136g～1.36Kg 60Min 1.36～13.6Kg 120Min 13.6~136Kg 240Min | Max. 5 Min | 5 Min 以內 | 5 cycle 25 50 100 | 低溫 | Transfer time 不超過5 min | ◎ | ◎ | ◎ |
0 | -3 | ||||||||||||||
| +125 | +3 | -65 | 0 | ◎ | ◎ | ---- | |||||||||
0 | -5 | -5 | |||||||||||||
| +125 | +3 | -65 | 0 | ◎ | ◎ | ---- | |||||||||
0 | -5 | ||||||||||||||
| JIS C 0025 IEC 68-2-14 GB 2423.22 | +70 +85 +100 +125 | ±2 ±2 ±2 ±2 | 室溫 | -5 -10 -25 -40 -55 -65 | ±3 ±3 ±3 ±3 ±3 ±3 | 3hr 2hr 1hr 30min 或無定義則 以3hr定義 | 手動轉 移時間 2～3Min | 為駐留時間 之1/10 | 5 cycle 除非有 其它規格 | 低溫 | Auto Transfer time 不超過30 sec 小試件 Transfer time 不超過10 sec | ★ | ★ | ★ | |
◎ | ◎ | ◎ | |||||||||||||
◎ | ◎ | ◎ | |||||||||||||
◎ | ◎ | ◎ | |||||||||||||
◎ | ◎ | ◎ | |||||||||||||
◎ | ◎ | ---- | |||||||||||||
| IPC 2.6.7 | +70 | ±2 | ---- | 0 | +0 | 15 Min | ---- | 2 Min 以內 | 100 cycle | 高溫 (試驗結束 點在高溫) | Transfer time 不超過2 min | ★ | ★ | ★ | |
-0 | -5 | ||||||||||||||
| +85 | +5 | -40 | +0 | ◎ | ◎ | ◎ | |||||||||
-0 | -5 | ||||||||||||||
| +105 | +5 | -55 | +0 | ◎ | ◎ | ． | |||||||||
-0 | -5 | ||||||||||||||
| +105 | +5 | -65 | +0 | ． | ． | ---- | |||||||||
-0 | -5 | ||||||||||||||
| +105 | +5 | ． | ． | ---- | |||||||||||
-0 | |||||||||||||||
| IPC 2.6.6 | +85 | +3 | -25 | +10 | -55 | +0 | 30 Min | 10-15 Min | 5 cycle | ◎ | ◎ | ◎ | |||
-0 | -5 | ||||||||||||||
| +125 | +3 | -5 | -65 | +0 | ◎ | ◎ | ---- | ||||||||
-0 | -5 | ||||||||||||||
| Bellcore GR-1221-CORE | +70 | ±2 | ---- | ≧10min ≦15min | ---- | 含駐留時間 &轉換時間≦15min | 500 cycle OR 1000cycle | ◎ | ◎ | ◎ | |||||
| +80 | ±2 | ◎ | ◎ | ◎ | |||||||||||
| JESD22 A104-A | +125 | +10 | -40 | +0 | ≦15min | 含駐留時間 &轉換時間≦15min | 抽10次 可接受; 1000次 合格 | Temperature Cycling (轉換時間<1min) 實驗過程若中斷 超過總實驗之1/10 次則實驗須重做 | ◎ | ◎ | ◎ | ||||
-0 | -10 | ||||||||||||||
| +85 | +10 | -55 | +0 | ◎ | ◎ | ． | |||||||||
-0 | |||||||||||||||
| +125 | +10 | ||||||||||||||
-0 | -10 | ||||||||||||||
| +150 | +10 | ||||||||||||||
-0 | |||||||||||||||
| +150 | +10 | -65 | +0 | ◎ | ． | ---- | |||||||||
