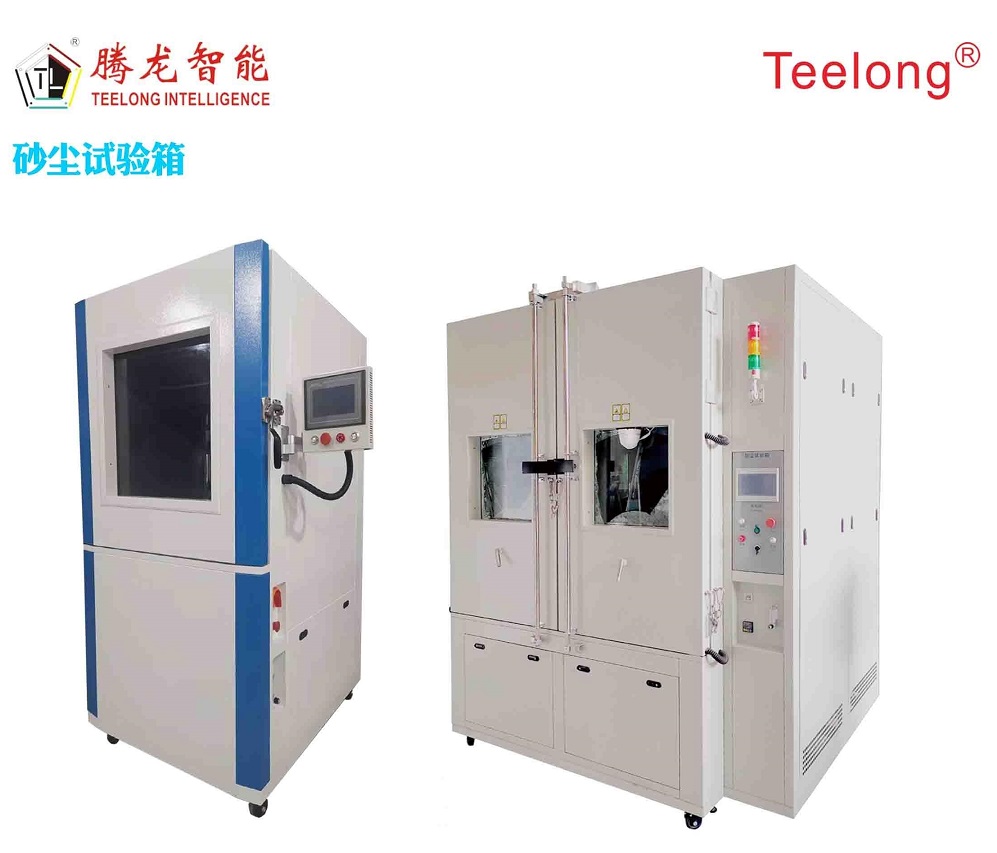

騰龍智能砂塵試驗箱推薦
一、產品用途
該設備適用于電工電子產品、汽車、摩托車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸?shù)男阅堋?/span>試驗?zāi)康氖谴_定氣流攜帶的粒子對電工產品可能造成的有害影響。試驗可用于模擬開放的由自然環境或者人為擾動例如車輛運動誘發的砂塵空氣環境條件。
二、設計原理
設計一錐形漏斗，底部有粉塵收集口，在抽塵口處（底部）安裝高壓渦輪循環風機吸入口，將抽起來的粉塵送到內箱頂部通過箱頂從上到下自由灑落，從而開始循環周而復始。
三、符合標準
GB4208-2017-13.4、IEC60529：2013-13.4、GBT2423.37-2006-La2、IEC60068-2-68-La2、ISO20653-La2中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。
四、主要技術參數
| 型號 | TL-SC-216 | TL-SC-512 | TL-SC-1000 |
| 工作室尺寸W*D*H | 600×600×600mm | 800×800×800mm | 1000×1000×1000mm |
| 外箱尺寸W*D*H | 900×1200×1650mm | 970×1300×1700mm | 1400×1500×1900mm |
| 溫度范圍 | Rt+10℃～60℃ | ||
| 細塵 | 75um以下 | ||
| 粗塵 | 150um以下 | ||
| 氣流速度 | 小于2m/s | ||
| 滑石粉用量 | 5kg/ m³ | ||
| 灰塵濃度 | 2kg/m³(可調節） | ||
| 空氣流量計 | 1～20L/M數顯空氣流量計 | ||
| 金屬網絲直徑 | 50um | ||
| 線間標稱間距 | 75um或150um以下 | ||
| 吹風機 | 全塑離心風機 | ||
| 真空表 | 0～-10KPa | ||
| 內箱材質 | SUS 201不銹鋼鏡面板 | ||
| 外箱材質 | SUS201或冷扎板烤漆 | ||
| 控制系統 | PLC控制器+觸摸屏智能控制系統（西門子品牌） | ||
| 真空系統 | 調壓閥，吸嘴，調壓三件套、連接管、真空泵 | ||
| 粉塵加熱系統 | 不銹鋼云母片加熱套 | ||
| 基本結構 | 試驗箱、吸塵口、循環吹塵裝置、抽真空系統、流量閥、加熱系統、防護曬網、等組成 | ||
| 控制器控制功能 | 吹塵時間（停、吹）h/m/s 可調 | ||
| 循環周期：任意可調 | |||
| 預設試驗時間:0s～999h99m99s 任意可調 | |||
| 通電方式：斷—通—斷 | |||
| 設備使用條件 | 電源: 380V; 頻率:50HZ; 功率 :3KW | ||
| 環境條件 | 溫度15℃～35℃ 相對溫度 25％～75％RH 大氣壓力86～106KPa | ||
| 安全保護系統 | 線序保護、漏電保護、超溫保護、異常保護、儀表超溫保護 | ||
16.吹塵試驗箱
該設備適用于電工電子產品、汽車、摩托車零部件、密封件在大灰塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸?shù)男阅堋?/span>試驗?zāi)康氖谴_定氣流攜帶的粒子對電工產品可能造成的有害影響。試驗可用于模擬開放的由自然環境或者人為擾動例如車輛運動誘發的砂塵空氣環境條件。
二、設計原理
設計一錐形漏斗，底部有粉塵收集口，在抽塵口處（右邊）安裝高壓渦輪循環風機吸入口，將抽起來的粉塵送到內箱底部通過箱底到左邊向上，再前處置箱內，從左邊吹入粉塵塵到試驗箱，粉塵要橫向水平方向向右吹塵，從而開始循環周而復始。
三、控制箱和測試箱為整體式
1、室體內底部呈漏斗型，底部抖塵電機輔助回收粉塵
2、試驗箱近似立方體，其在氣流橫截面內的邊長至少是垂直氣流方向樣品截面的垂直或水平邊長的最大值的3倍，試驗箱具有加熱功能；
3、試驗箱有一個前處理箱，兩個箱有相同的氣流截面，在通向前箱的氣流通道的入口處的后面安置了空氣導流片，通過整體布置產生水平層流氣流，在試驗箱后布置了產生氣流的鼓風裝置，從試驗箱抽取空氣通過氣流通道送入前處理箱；
吹塵裝置外置式，采用風管連接。
四、主要技術指標
| 型號 | TL-CJ-600 | TL-CJ-800 | TL-CJ-1000 |
|
內箱尺寸W*D*H （不含風道） |
600×600×600mm | 800×800×800mm | 1000×1000×1000mm |
| 外箱尺寸W*D*H | 3500×1400×1700mm | 4000×1700×1900mm | 5000×2000×2000mm |
| 符合標準 | ISO-20653-2006、GBT-2423.37 | ||
| 細塵 | 75um以下 | ||
| 粗塵 | 150um以下 | ||
| 砂 | 150um-890um | ||
| 氣流速度 | 6m/s、8.9m/s、（18m/s、29m/s）吹砂 | ||
| 箱內、管道內灰塵濃度 | 5G/m³，10.6G/m³±7 (觸摸屏可調節） | ||
| 亞利桑那粉塵用量 | 2-3kg/ m³（隨機不配粉客戶需要自備） | ||
| 金屬篩網尺寸 | 標稱線徑50um，線間標稱間距75um或150um以下 | ||
| 吹風機 | 全塑離心風機 | ||
| 樣品架承重 | 30kg | ||
| 吹塵基本結構 | 前處理箱、試驗箱、吸塵口、集塵箱、循環吹塵裝置、抽真空系統、塵儲罐、流量閥、加熱系統、倒流葉片、樣品轉盤、防護賽網、濃度計回塵管等組成。 | ||
| 吹塵吹砂結構 | 層流，從左至右，吹砂是從右至左 | ||
| 真空系統 | 調壓閥，吸嘴，調壓三件套 | ||
| 真空泵范圍 | 60～600L/H | ||
| 控制器控制功能 | 吹塵時間（停、吹）h/m/s可調 | ||
| 循環周期：任意可調 | |||
| 通電：直吹 | |||
| 預設試驗時間:0s～999h99m99s 可調 | |||
| 控制系統 | PLC及觸摸屏智能控制系統（Teelong品牌）或西門子 | ||
| 傳感器 | PT100測試傳感器 | ||
| 風速計 | 手持式可調節 | ||
| 濃度計 | 采用模擬量控制信號傳送給PLC模塊來進行精確控制 | ||
| 內箱材質 | SUS 304鏡面不銹鋼 | ||
| 外箱材質 | SUS304不銹鋼 | ||
| 箱門上帶有 | 大型觀察窗，特的風道設計，保證箱體產生濃度的層流氣流 | ||
| 加熱系統 | 不銹鋼云母片加熱套 | ||
| 設備使用條件 | 電源:AC380 V; 頻率:50HZ; 功率 :16KW | ||
| 環境條件 | 溫度5℃～40℃ 相對溫度 ≤85％RH | ||
| 安全保護系統 | 線序保護、漏電保護、超溫保護、異常保護 | ||
17.砂塵試驗房
一、產品用途
該設備適用于考核電工電子產品、汽車、摩托車零部件、外殼和密封件在大灰塵環境下能否保證設備和原件良好性能的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在大灰塵環境中的使用、貯存、運輸?shù)男阅堋?/span>試驗?zāi)康氖谴_定氣流攜帶的粒子對電工產品可能造成的有害影響。試驗可用于模擬開放的由自然環境或者人為擾動例如車輛運動誘發的灰塵空氣環境條件。
二、產品原理
1、密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替。滑石粉應用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm。滑石粉用量為每立方米試驗箱容積2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。
2、被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變?cè)囼?yàn)箱內的氣壓實現試驗箱內氣壓周期性變化。
3、試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa。
4、儀器應有緊急急停裝置，以確保試驗異常時的安全。
5、密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。
6、應有試驗后粉塵回收處理功能，設備的各項操作功能應滿足標準GB4208-2008中的13.4條款要求。
三、主要技術指標
| 型號 | TL-SC-25F |
| 內箱尺寸 | 2500×5000×2000mm(寬×深×高) 可訂做 |
| 外箱尺寸 | 約3050×5175×3075mm(寬×深×高) |
| 大門 | 雙開門 |
|
溫度范圍 |
RT+10℃～60℃（加熱烤塵系統） |
| 試驗箱內濕度 | 常濕（不可監控） |
| 氣流速度 | 不超過2m/s |
| 試驗箱內的氣流 | 自上而下的垂直氣流 |
| 粉塵濃度 | 2～4kg/m³ |
| 粉塵規 | 能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉 |
| 振擊時間 | 1S～999H可調 |
| 吹塵時間 | 1S～999H可調 |
| 粉塵除濕 | 電加熱除濕 |
| 運行方式 | 程序方式 |
| 控制系統 | 嵌入式大屏液晶觸摸屏，數據保存及打印 |
| 引線孔 | φ50 mm；帶密封膠堵 |
| 室體內膽材質 | 采用進口 SUS201鏡面不銹鋼 |
| 室體材質 | 采用不銹鋼制作 |
| 交流接觸器 | 法國斯耐德 |
| 熱繼電器 | 法國斯耐德 |
| 中間繼電器 | 日本歐姆龍 |
| 固態繼電器 | 臺灣陽明 |
| 常用按鈕 | 上海紅波不銹鋼按鈕 |
| 變壓器 | 正泰 |
| 安全保護系統 | 風機過電流報警、電源缺相、相序保護 |
| 載時要有溫濕度檢測系統，并帶有顯示功能 | |
| 設備使用條件 | 電源:380V ; 頻率:50HZ; |
| 環境條件 |
溫度5℃～40；相對溫度 ≤85％RH |
