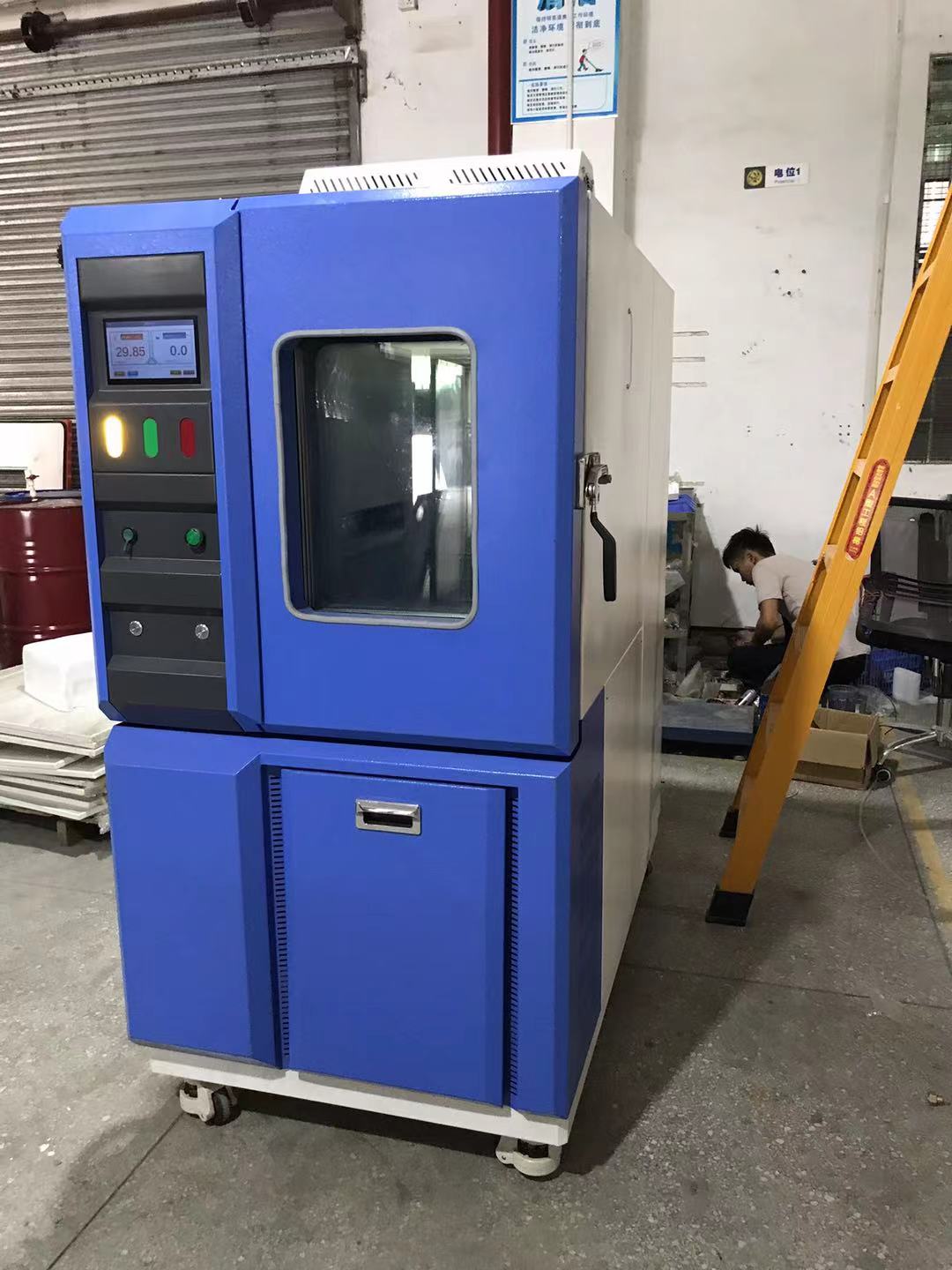

騰龍智能恒溫恒濕冷熱沖擊箱推薦
本試驗機主要用于電子、電器、食品、汽車、橡塑膠、金屬及其它產品、零部件及材料在高低溫交變濕熱環境下貯存、運輸、使用時的適應性試驗；是各類電子、電工、電器、塑膠等原材料和器件進行耐寒、耐熱、耐濕、耐干性試驗及品管工程的可靠性測試設備；
特別適用于光纖、LCD、晶體、電感、PCB、電池、電腦、手機、橡膠、塑膠等產品的耐高溫、耐低溫、耐潮濕循環試驗；
本機可模擬高溫高濕/高溫低濕/低溫高濕/高溫/低溫等不同的環境條件，搭配容易操作及學習的高準確性之程序設計控制及定點控制系統，提供最佳測試環境。
二、符合標準
GB-2423.1-2008(IEC68-2-1)試驗A:低溫試驗方法。
GB-2423.2-2008(IEC68-2-2)試驗B:高溫試驗方法。
GJB360.8-2009(MIL-STD.202F)高溫壽命試驗。
GJBl50.3-2009(MIL-STD-810D)高溫試驗方法。
GJBl50.4-2009(MIL-STD-810D)低溫試驗方法。
GB2423.3-2008(IEC68-2-3)試驗Ca:恒定濕熱試驗方法。
GB2423.4-2008(IEC68-2—30)試驗Db:交變濕熱試驗方法。
GJBl50.9-2009(MIL-STD-810D)濕熱試驗方法。
三、主要技術指標
| 型號 | TL-HW-80 | TL-HW-150 | TL-HW-225 | TL-HW-408 | TL-HW-800 | TL-HW-1000 |
| 內箱尺寸mm（W*H*D） | 400×500×400 | 500×600×500 | 500×750×600 | 600×850×800 | 1000×1000×800 | 1000×1000×1000 |
| 外箱尺寸mm（W*H*D） | 600×1650×1200 | 700×1760×1545 | 700×1910×1625 | 800×2010×1845 | 1200×2035×1850 | 1200×2035×2050 |
| 溫度范圍 | A:-20～+150℃ B:-40～+150℃ C:-70～+150℃ | |||||
| 濕度范圍 | 20%～98%RH | |||||
| 溫度偏差 | ±2℃ | |||||
| 溫度均勻度 | ±2℃ | |||||
| 溫度波動度 | ±0.5℃ | |||||
| 升溫速率 | 約3℃/min（非線性，空載） | |||||
| 降溫速率 | 平均1.0℃/min（非線性，空載） | |||||
| 濕度偏差 | ±3.0％RH（＞75％RH）；±5.0％RH（≤75％RH） | |||||
| 濕度均勻度 | ±3.0％RH（空載） | |||||
| 濕度波動度 | ±2.5％RH（空載） | |||||
| 內箱材質 | SUS304不銹鋼板 | |||||
| 外箱材質 | A3冷軋鋼板靜電雙面噴塑/SUS304不銹鋼 | |||||
| 保溫材質 | 硬質聚氨酯發泡 | |||||
| 制冷方式 | 風冷式（采用法國泰康全密閉式壓縮機） | |||||
| 制冷劑 | R404a、R23 | |||||
| 溫濕度傳感器 | A級PT100鉑金電阻 | |||||
| 加熱器 | 鎳鉻合金電加熱式加熱器 | |||||
| 加濕器 | 采用外部加濕，加濕管采用U型設計外加超溫探針孔， | |||||
| 電源 | 220V±10%V/ 380V±10%V；50Hz； | |||||
| 保護系統 | 電源缺相及相序錯誤保護、缺水自動報警保護、漏電保護、加熱器超溫保護、加熱器短路等過流保護 | |||||
| 安裝環境 | 溫度：2℃～30℃；相對濕度：≤85%；氣壓：86kPA～106kPa | |||||
| 安裝場地應地面平整，通風良好、設備周圍無強烈振動 | ||||||
| 設備周圍無強電磁場影響、設備周圍無易燃、易爆、腐蝕性物質和粉塵 | ||||||
| 設備周圍留有適當?shù)氖褂眉熬S護空間 | ||||||

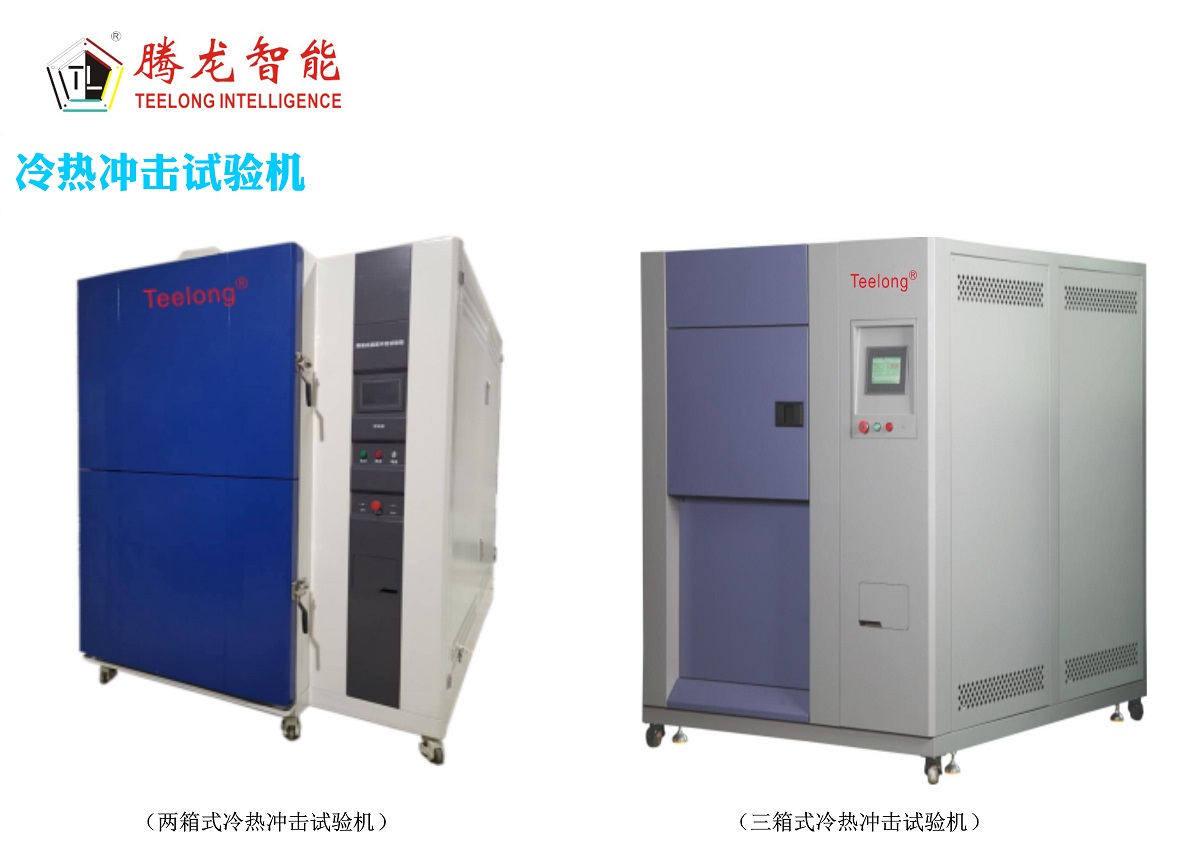

19.兩箱式冷熱沖擊試驗機
一、產品用途
冷熱沖擊試驗機是以待測物品不動之方式來測試因高低溫急速變化而對產品是否造成不良的影響，是金屬、塑料、橡膠、電工電子、汽車零配件等材料行業必備的測試設備。
二、符合標準
GJB 150.4-1986 低溫試驗；
GJB 150.3-1986 高溫試驗；
GJB 150.5-1986 溫度沖擊試驗；
GB/T 5170.2-1996 溫度試驗設備；
GB/T 2423.1-2001 試驗A：低溫試驗方法；
GB/T 2423.2-2001 試驗B：高溫試驗方法；
GB/T 2423.22-2002試驗N：溫度變化試驗方法試驗Na。
三、兩箱式冷熱沖擊技術指標
| 型號 | TL-LC70 | TL-LC100 | TL-LC150 | TL-LC252 |
| 內箱尺寸mm（W*H*D） | 500×350 ×400 | 500×400×500 | 600×500×500 | 700×600×600 |
| 外形尺寸mm（W*H*D） | 1500×1970×1900 | 1500×1740×2300 | 1620×2040×2450 | 1850×2300×2500 |
| 溫度沖擊范圍 | A:-40～+150℃， B:-55～+150℃， C:-65～+150℃ | |||
| 低溫區儲冷溫度范圍 | -10℃～-50℃； -10℃～-65℃； -10℃～-75℃ | |||
| 高溫區儲熱溫度范圍 | +50℃～+180℃ | |||
| 沖擊復歸時間 | 約5min | |||
| 高低溫沖擊恒溫時間 | 30min以上 | |||
| 吊籃轉換時間 | ≤8S | |||
| 高溫設定 | +60℃ ～ +150℃ | |||
| 低溫設定 | -65℃ ～ -10℃ | |||
| 樣品區溫度波動 | ±0.5℃ (恒溫時) | |||
| 溫度精度范圍 | 設定精度：±0.1℃，指示精度：±0.1℃，解析度：±0.1℃ | |||
| 溫度偏差 | ±2℃(空載，恒定狀態時) | |||
| 溫度傳感器 | 高精度A級PT100溫度 | |||
| 制冷劑 | R404a，R23 | |||
| 內箱材質 | SUS304不銹鋼板 | |||
| 外箱材質 | A3冷軋鋼板靜電雙面噴塑 | |||
| 保溫材質 | 硬質聚氨酯發泡加保溫棉 | |||
| 循環方式 | 離心式風機 | |||
| 加熱器 | 鎳?yán)雍辖痣娂訜崞?/td> | |||
| 制冷方式 | 復疊式制冷（采用德國比澤爾半密閉式壓縮機） | |||
| 控制器 | 7英寸彩色液晶觸摸控制屏+PLC模塊 | |||
| 提籃 | 內置2層擱板 | |||
| 運行功率 | 約9～30KW（根據PID運算，自動開啟加熱和制冷） | |||
| 電源 | 380V±10%V；50Hz；三相四線+接地線，保護接地電阻小于4Ω | |||
| 保護系統 | 電源缺相及相序錯誤保護、漏電保護、加熱器超溫保護、加熱器短路等過流保護。 | |||
20.三箱式冷熱沖擊試驗機
一、產品用途
冷熱沖擊試驗機是以待測物品不動之方式來測試因高低溫急速變化而對產品是否造成不良的影響，是金屬、塑料、橡膠、電工電子、汽車零配件等材料行業必備的測試設備。
二、符合標準
GJB 150.4-1986 低溫試驗；
GJB 150.3-1986 高溫試驗；
GJB 150.5-1986 溫度沖擊試驗；
GB/T 5170.2-1996 溫度試驗設備；
GB/T 2423.1-2001 試驗A：低溫試驗方法；
GB/T 2423.2-2001 試驗B：高溫試驗方法；
GB/T 2423.22-2002試驗N：溫度變化試驗方法試驗Na。
三、三箱式冷熱沖擊技術指標
| 型號 | TL-LC64 | TL-LC100 | TL-LC150 | TL-LC200 |
| 內箱尺寸mm（W*H*D） | 400×400×400 | 500×450×450 | 600×500×500 | 650×460×670 |
| 外形尺寸mm（W*H*D） | 1440×1910×1825 | 1520×1990×2050 | 1620×2040×2100 | 1620×1980×2140 |
| 溫度沖擊范圍 | A:-40～+150℃， B:-55～+150℃， C:-65～+150℃ | |||
| 低溫區儲冷溫度范圍 | -10℃～-50℃； -10℃～-65℃； -10℃～-75℃ | |||
| 高溫區儲熱溫度范圍 | +50℃～+180℃ | |||
| 沖擊復歸時間 | 約5min | |||
| 高低溫沖擊恒溫時間 | 30min以上 | |||
| 高溫設定 | +60℃ ～ +150℃ | |||
| 低溫設定 | -65℃ ～ -10℃ | |||
| 樣品區溫度波動 | ±0.5℃ (恒溫時) | |||
| 溫度精度范圍 | 設定精度：±0.1℃，指示精度：±0.1℃，解析度：±0.1℃ | |||
| 溫度偏差 | ±2℃(空載，恒定狀態時) | |||
| 溫度傳感器 | 高精度A級PT100 | |||
| 制冷劑 | R404a，R23 | |||
| 箱體結構 | 具備獨立的產品測試區,高溫蓄熱區,低溫蓄冷區 | |||
| 內箱材質 | SUS304不銹鋼板 | |||
| 外箱材質 | 冷扎板烤漆 | |||
| 保溫材質 | 硬質聚氨酯發泡+保溫棉 | |||
| 循環方式 | 多翼式扇葉 | |||
| 加熱器 | 鎳?yán)雍辖痣娂訜崞?/td> | |||
| 冷凝器 | 殼管式冷凝器(水冷式） | |||
| 蒸發器 | 高性能鰭片式自動負載容量調整,可長期使用低溫高濕條件不結霜 | |||
| 控制器 | 7英寸彩色液晶觸摸控制屏+PLC模塊 | |||
| 程序容量 |
可使用的程序容量:最大120組；時間設定:每段99小時59分； |
|||
| 運行功率 | 約9～30KW（根據PID運算，自動開啟加熱和制冷） | |||
| 電源 | 380V±10%V；50Hz；三相四線+接地線，保護接地電阻小于4Ω | |||
| 安全裝置 |
超溫保護、電機超載保護、壓縮機高壓保護開關、壓縮機過熱保護開關、壓縮機過電流保護、過電壓欠逆相保護開關 、漏電斷路器、冷卻水異常保護。 開關 、 |
|||

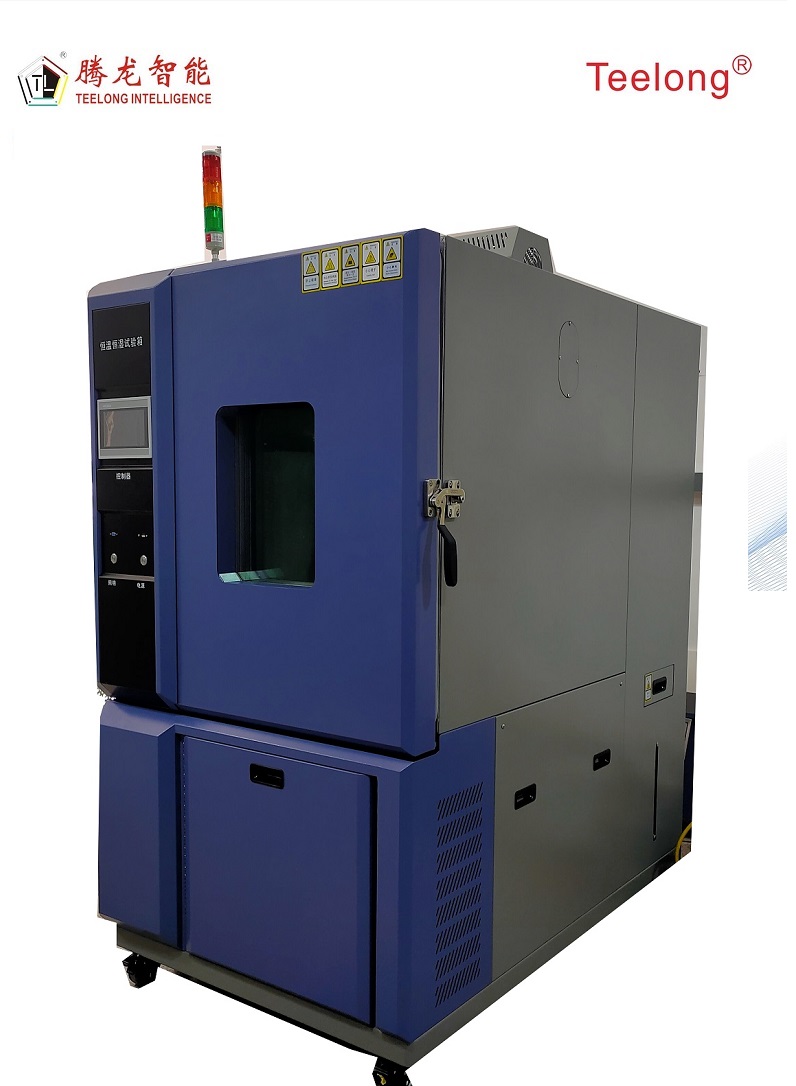

適用于對電工、電子、機械以及其他產品、零部件、材料等進行高低溫、濕熱試驗,模擬溫濕度變化條件下對產品、零部件、材料等進行品質及可靠性測試。
二、符合標準
GJBl50.9-2009(MIL-STD-810D)濕熱試驗方法;
GJB360.8-2009(MIL-STD.202F)高溫壽命試驗;
GJBl50.3-2009(MIL-STD-810D)高溫試驗方法;
GJBl50.4-2009(MIL-STD-810D)低溫試驗方法;
GB-2423.1-2008(IEC68-2-1)試驗A:低溫試驗方法;
GB-2423.2-2008(IEC68-2-2)試驗B:高溫試驗方法;
GB2423.3-2008(IEC68-2-3)試驗Ca:恒定濕熱試驗方法;
GB2423.4-2008(IEC68-2—30)試驗Db:交變濕熱試驗方法。
三、主要技術指標
| 型號 | TL-KW408 | TL-KW960 | TL-KW1000 | |
| 內箱尺寸mm（W*H*D) | 800×850×600 | 1800×1000×800 | 1000×1000×1000 | |
| 外箱尺寸mm（W*H*D) | 1060×1880×2300 | 2200×2050×3350 | 1700×2200×3000 | |
| 溫度范圍 | A:-40～+150℃; B:-50～+150℃; C:-65～+150℃ | |||
| 線性速度 | 3℃/min ；5℃/min ；10℃/min ；15℃/min；20℃/min | |||
| 溫度偏差 | ±2.0℃ | |||
| 溫度波動度 | ±0.5℃ | |||
| 溫度均勻度 | ±2.0℃ | |||
| 升降溫速率 |
升溫速率:由 -55℃ 升至 +130℃ 線性15℃/min 空載時 降溫 :由 +130℃ 降至 -55℃ 線性15℃/min 空載時 |
|||
| 濕度范圍 | 20%?98%RH | |||
| 濕度偏差 | ±3.0％RH（＞75％RH），±5.0％RH（≤75％RH） | |||
| 濕度均勻度 | ±3.0％RH（空載） | |||
| 濕度波動度 | ±2.0％RH | |||
| 加熱器 | 優質鎳鉻合金絲電加熱器,無觸點控制方式(SSR)。 | |||
| 加濕器 |
采用外加濕方式 水位控制裝置,加熱器防干燒裝置。 |
|||
| 加熱器控制方式 | 無觸點控制方式(SSR)，水位控制裝置,加熱器防干燒裝置。 | |||
|
制 冷 系 統 |
壓縮機 | 德國Bock半密式壓縮機 或 德國比澤爾半密式壓縮機 | ||
| 冷媒 | 非氟環保冷媒R404A R23,符合環保法規,安全無毒。 | |||
| 冷凝器 | 殼管式冷凝器(水冷式)。 | |||
| 蒸發器 | 高性能鰭片式自動負載容量調整,可長期使用低溫高濕條件不結霜。 | |||
|
控 制 系 統 |
傳感器 | 高精度A級PT100Ω | ||
| 控制器 | 采用威綸可編程溫濕度控制儀(7寸16位真彩觸摸屏) | |||
| 控制分辨率 | 溫度: + 0.01℃；濕度: + 0.1%；時間: 0.01min 。 | |||
| 內壁材料 | SUS304#霧面不銹鋼板 | |||
| 外壁材料 | 優質碳素鋼板,表面作靜電彩色噴塑處理 | |||
| 保溫材料 | 硬質聚氨脂泡沫保溫層+玻璃纖維 | |||
| 安全保護裝置 |
加熱器空焚防止保護開關、加熱器過電流斷路器、循環風扇過電流超載保護 |
|||
|
壓縮機高壓保護開關、壓縮機過熱保護開關、壓縮機過電流保護開關 |
||||
| 欠逆相保護開關、線路斷路器、無熔絲開關、過零點閘流體功率控制器 | ||||
| 報警指示 | 當出現上述保護時,設備停止運行,并發出聲光報警,同時在儀表上顯示故障位置 | |||
| 使用安裝條件 |
周圍環境：運轉保證環境溫度范圍: 20?28℃,相對濕度:≦85%RH 380V±10%V；50Hz；三相四線+接地線，保護接地電阻小于4Ω |
|||
20.冰水沖擊+浸沒試驗一體機
本產品適用于產品在運輸、貯存或使用期間可能遭受不同的環境溫度下沖水，這些水來源于大暴雨、風吹大雨、灑水系統、車輪濺水、沖水或猛烈海浪等條件下檢驗其產品性能指針及質量管理用。
二、符合標準
GB/T28046.4-2011道路車輛 電氣及電子設備的環境條件和試驗 第4部分：氣候負荷 中5.4水飛濺試驗;
ISO 16750-4:2013道路車輛 電氣及電子設備的環境條件和試驗 第4部分：氣候負荷 中4.4.2水飛濺試驗。
三、主要技術指標
| 內箱尺寸 | 1000×1000×1000mm（W*D*H） |
| 外箱尺寸 | 約1800×1450×1965mm（W*D*H）以實際尺寸為準 |
| 3.1冰水試驗參數 | |
| 循環次數 | 100次 |
| 在Tmax保持時間th | 1h或直到DUT溫度穩定 |
| 轉換持續時間 | <20s（在DUT貯存溫度和濺水溫度間手動轉換） |
| 試驗用水 | 去子離水（需方自備） |
| 高溫箱溫度范圍 | RT+10～150℃ |
| 冰水箱溫度范圍 | 0℃～+4℃（制冷壓縮機+攪拌水泵） |
| 溫度分辨率 | 0.1℃ |
| 溫度波動度 | ±0.5℃ |
| 溫度均勻度 | ±2℃ |
| 使用環境條件 | 環境溫度為+25℃、相對濕度≤85%R.H、試驗箱內無試樣條件下測得的數值。 |
| 噴淋量 | (3L～4L)/3S噴射時 |
| 噴嘴數量 | 3個，間距300mm |
| 噴淋方式 | 噴嘴橫向噴射樣品 |
| DUT的方向 | 與裝車方向相同 |
| 噴嘴距樣品距離 | 325±25mm |
| 噴淋擺管周期 | 每隔15min噴淋30S，周期時間可設置 |
| 3.2浸沒試驗 | |
| 循環次數 | 10 |
|
在Tmax下保持 時間th |
1h或直到DUT溫度穩定 |
| 轉換持續時間 | <20S |
| 試驗用液體 | 去離子水（用戶自備） |
| 水溫 | 0℃～+4℃ |
| 浸沒時間 | 5min |
| 3.3設備構造 | |
| 箱體材質 |
內箱材質：SUS316#不銹鋼 1.2mm厚； 外箱材質：SUS304#不銹鋼1.0mm厚； |
| 清水供應 | 直接與自來水管連接即可，要求供水壓力≧2kgf/cm2 |
|
泥水配制 （需方自備） |
使用泥水為3%亞利桑那粉 （注：若客戶需用介質去離子水做測試，請自備純水機1臺） |
| 四、安全保護裝置 | |
| 噴淋水泵 | 超載，短路保護 |
| 電源 | 漏電保護，超載及短路保護 |
| 攪拌電機 | 超載，短路保護 |
| 供電條件和電源 | AC380V±10%V（三相五線）；50Hz |
21.冷凝試驗箱
（此圖僅供考圖，以實物為準）
一、產品用途本試驗機主要用于光纖互連裝置、電子、通訊、航天航空產品等在操作、存儲或運輸過程中可能發生的濕度和溫度變化對產品的影響性。樣品放置在試驗箱內，并經受相關規范中定義的若干溫度-濕度循環。在整個試驗過程中，對試樣的衰減進行監測。
二、符合標準
ISO 6270-2 標準中冷凝試驗；
VW80000標準中12.6冷凝試驗；
IEC 610300-2-48光纖互連裝置和無源元件，基本試驗和測量程序第2-48部分試驗-溫度-濕度循環中方法A試驗。
三、主要技術指標
| 內箱尺寸 | 700×480×700mm（W*D*H） |
| 外箱尺寸 | 約1100×1400×1950mm（W*D*H）以實際尺寸為準 |
| 箱門 | 單開門 |
| 溫度范圍 | -10～+65℃ |
| 水溫溫度 | 10℃～90℃ |
| 濕度范圍 | 90%～100%RH |
| 精度范圍 | 設定精度：溫度±0.01℃、濕度±1％R.H，指示精度：溫度±0.01℃、濕度±1％R.H |
| 溫度波動度 | ≤1℃ |
| 溫度均勻度 | ±2℃ |
| 溫度偏差 | ±2℃ |
| 濕度波動度 | ±3.0％RH |
| 濕度偏差 | ≤±5％RH |
| 塑料罩 | 內箱設計一耐高溫塑料罩，避免凝結水落在試件上 |
| 使用材質 |
外壁材料：冷扎板烤漆 內壁材料：SUS304不銹鋼板 絕熱材料：硬質聚氨酯發泡 |
| 觀察窗 | 三層防爆鋼化玻璃視窗 |
| 測試引線孔 | Φ50mm引線孔1個，帶蓋及軟塞，位于箱體左壁各 |
| 樣品架 | 1PCS，SUS304不銹鋼材質，可調整間距置物軌道，樣品架可根據需要調節上下的位置，均勻承重 20KG/層。 |
| 箱門 | 鉸鏈?zhǔn)絾伍_(kāi)門，門框和門的邊沿安裝有電熱除霜裝置，防止做低溫試驗時門框和門的邊沿凝露、結霜。 |
| 照明燈 | 觀察窗頂部設照明燈1只，由大門外開關控制，觀察方便明了 |
| 移動滑輪 | 采用4只移動式滑輪用于調整擺放位置與強力螺栓固定位置 |
| 制冷系統 | 壓縮機超壓 ；壓縮機過流；壓縮機過熱 ；排氣溫度保護 |
| 電源系統 | 電源缺相及相序錯誤保護；漏電保護；加熱器超溫保護；加熱器短路等過流保護 |
| 外部保護 | 獨立于控制器之電子式超溫保護裝置一只 |
| 其他 | 試驗箱外殼接地保護 |
| 使用電源 | AC 380V±10%(三相五線）；50Hz±10%； |
20.高低溫低氣壓試驗箱
主要用于航空、航天、信息、電子等領域，確定儀器儀表、電工產品、材料、零部件設備等在低氣壓、高溫、低溫或同時作用下的環境適應性與可靠性試驗，并同時對試件通電進行電氣性能參數的測量。
二、 符合標準
GJB150.3-1986 高溫試驗；
GJB150.4-1986 低溫試驗；
GJB150.6-1986 溫度高度試驗；
GB/T2423.1-2008 試驗A：低溫試驗方法；
GB/T2423.2-2008 試驗B：高溫試驗方法；
GJB360A-1996 方法105：低氣壓試驗；
GB/T2423.21-2008 試驗M：低氣壓試驗方法；
GB/T2423.25-2008 試驗Z/AM：低溫/低氣壓綜合試驗；
GB/T2423.26-1992 試驗Z/BM：高溫/低氣壓綜合試驗。
三、主要技術指標
| 型號 | TL-HLY-250 | TL-HLY-500 | TL-HLY-800 | TL-HLY-1000 |
| 內箱尺寸mm | 600×600×600 | 700×700×800 | 1000×1000×800 | 1000×1000×1000 |
| 外箱尺寸mm | 2650×1400×1550 | 2750×1500×1750 | 1900×1200×1320 | 3250×1400×2000 |
| 溫度范圍 | -70℃，-60℃，-50℃，-40℃，-30℃，-20℃，0℃～ +150℃ | |||
| 溫度波動度 | ±0.5℃（常壓，空載） | |||
| 溫度均勻度 | <±2℃（常壓，空載） | |||
| 升溫時間 | 60min（空載） | |||
| 降溫時間 | 90min（空載） | |||
| 壓力范圍 | 常壓（1.01325×105Pa）～0.5KPa(可選配2.5KPa/的快速降壓功能） | |||
| 壓力偏差 | ≥40kPa時, ±2kPa | |||
| 4kPa～40kPa時, ±0.5kPa | ||||
| ≤4kPa時, ±0.1kPa | ||||
| 降壓時間 | 常壓～0.5KPa≤45min（常溫，箱內干燥） | |||
| 溫度傳感器 | 鉑電阻Pt100 | |||
| 壓力傳感器 | 壓力變送器 | |||
| 接線端子 | 試驗箱側壁設1個帶50芯航空插座的不銹鋼法蘭接口 | |||
| 運行數據處理 | 微型打印機、RS485接口、RS232轉換線 | |||
| 控制器 | 觸摸屏+西門子PLC控制器 | |||
| 觀察窗 | 200×270mm | |||
| 制冷系統 | 歐美進口壓縮機 | |||
| 制冷材料 | 復疊式雙級壓縮機 | |||
| 制冷方式 | 水冷式 | |||
| 內箱材質 | 不銹鋼板 | |||
| 外箱材質 | 冷扎鋼板表面噴塑 | |||
| 隔熱材料 | 超細玻璃棉 | |||
| 電源 | 380V,50Hz三相四線制+接地線 | |||
21.步入式恒溫恒濕/高低溫試驗室
適用于對電工、電子、機械以及大型零部件、半成品、成品等進行高低溫、濕熱試驗。模擬溫濕度變化條件下對產品、零部件等進行品質及可靠性測試。
二、符合標準
GB10589-89 低溫試驗箱技術條件;
GB10592-89 高低溫試驗箱技術條件;
GB10586-89 濕熱試驗箱技術條件;
GB11158-89 高溫試驗箱技術條件;
GB2423.1-89 電工電子產品基本試驗規程 試驗A: 低溫試驗方法;
GB2423.2-89電工電子產品基本試驗規程 試驗B: 高溫試驗方法;
GB2423.3-91電工電子產品基本試驗規程 試驗Ca: 恒定濕熱試驗方法;
GB2423.4-89電工電子產品基本試驗規程 試驗Db: 交變濕熱試驗方法;
GB2423.22-87 電工電子產品基本試驗規程 試驗N：溫度變化試驗方法;
GB2424.1-89電工電子產品基本環境試驗規程 試驗Db: 高低溫試驗導則;
GB/T5170.2-1996電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備;
GB/T5170.5-1996電工電子產品環境試驗設備基本參數檢定方法 濕熱試驗設備.
三、主要技術指標
| 標準容積（m3） | 8 | 12 | 20 | 50 |
| 內室尺寸（W*H*D）m | 2×2×2 | 3×2×2 | 4×4×5 | 5×2×5 |
| 溫度范圍 | 最高試驗溫度：80℃，120℃；最低試驗溫度：-60℃，-40℃，-20℃，0℃ | |||
| 濕度范圍 | 30%～98%RH | |||
| 溫度偏差 | <±2℃ | |||
| 溫度均勻度 | ±2℃ | |||
| 溫度波動度 | ±0.5℃ | |||
| 濕度偏差 | ±5.0％RH | |||
| 升溫速率 | ≥2.5°C/min（非線性，空載） | |||
| 降溫速率 | 平均1.0℃/分鐘 | |||
| 內箱材質 | SUS304不銹鋼板 | |||
| 外箱材質 | A3冷軋鋼板靜電雙面噴塑/SUS304不銹鋼 | |||
| 保溫材質 | 硬質聚氨酯發泡 | |||
| 制冷方式 | 水冷式（采用德國比澤爾全密閉式壓縮機或德國Bock半密式壓縮機） | |||
| 制冷劑 | R404a、R23 | |||
| 溫濕度傳感器 | A級PT100鉑金電阻 | |||
| 加熱器 | 鎳鉻合金電加熱式加熱器 | |||
| 加濕器 | 采用外加濕方式 | |||
| 電源 | 380V±10%V；50Hz； | |||
| 保護系統 | 電源缺相及相序錯誤保護、缺水自動報警保護、漏電保護、加熱器超溫保護、加熱器短路等過流保護 | |||
| 安裝環境 | 溫度：0℃～35℃，相對濕度：≤85%，氣壓：86kPA～106kPa | |||
| 安裝場地應地面平整，通風良好、設備周圍無強烈振動 | ||||
| 設備周圍無強電磁場影響、設備周圍無易燃、易爆、腐蝕性物質和粉塵 | ||||
| 設備周圍留有適當?shù)氖褂眉熬S護空間 | ||||
22.溫度/濕度/振動三綜合環境試驗箱
一、產品用途
溫度/濕度/振動三綜合環境試驗箱，滿足各種相應的溫度、濕度、振動三綜合試驗要求。廣泛應用于航空、航天船舶、電工、電子、通訊等領域。
二、符合標準
GB/2423.10-1955振動（正弦）；
GB/2423.1-1999低溫試驗方法；
GB/10589濕熱試驗箱技術條件；
GB/10592高低溫試驗箱技術條件；
GB/2323.2-1989高溫試驗方法；
GB/T2423.4-1993交變濕熱試驗方法。
三、主要技術指標
| 型號 | TL-D408 | TL-D1000 | |
| 工作室容積（L） | 408 | 1000 | |
| 工作室容積(W*D*H) | 700×750×800 | 1000×1000×1000 | |
| 性能 | 溫度范圍 | -20℃，-40℃，-70℃～+150℃ | |
| 濕度范圍 | 20%～98%RH | ||
| 溫度波動度 | ±0.5℃ | ||
| 溫度偏差 | ±2℃ | ||
| 濕度偏差 | 當濕度≤75%RH時：±3%RH； 當濕度>75%RH時：±5%RH； | ||
| 升降溫速率 | ≤5℃/Min或≤10℃/Min（-55℃～+80℃）（可按用戶要求訂制） | ||
| 調溫調濕方式 | BT(H)平衡調溫（調濕）方式 | ||
| 材質 | 內箱材質 | SUS304不銹鋼 | |
| 外箱材質 | A3冷軋鋼板 | ||
| 保溫材質 | 硬質聚胺脂泡沫塑料 | ||
| 制冷機 | 德國比澤爾半密閉式壓縮機或德國Bock半密式壓縮機） | ||
| 冷卻方式 | 水冷式 | ||
| 加熱器 | 優質鎳鉻合金加熱器 | ||
| 加濕器 | 采用外加濕方式 | ||
| 風機 | 離心風機 | ||
| 溫度傳感器 | PT-100鉑電阻 | ||
| 控制器 | 觸摸屏可編程控制器 | ||
| 振動臺 | 根據用戶要求選配 | ||
| 標準配置 | 觀察窗、電纜孔、樣品架（2套）、照明燈 | ||
| 安全裝置 | 漏電保護、超溫保護、缺水保護、風機過載保護、壓縮機缺油，超壓、斷路、過載保護等 | ||
