一、系統簡介
該系統由智能控制電源、優化設計反光燈殼、歐司朗2000W/4000W金屬鹵素燈、機柜、照度計等構成?？赏昝滥M各種條件下太陽光照射環境。通過與溫度、濕度、淋雨、降雪等環境因素耦合，用于評估太陽直接輻射對試件產生的影響（熱、機械、化學、電氣等），也可用來揭示構件中不同材料之間的相互作用。陽光模擬系統可單獨使用，用于電子、材料、小體積試件的試驗。也可以多套系統通過專業設計布局組合成燈陣，用于汽車、卡車、光伏組件乃至列車、飛機的試驗。
1.1 系統結構：系統由3×7共21個陽光模擬單元組成，每個陽光模擬單元功率相同，均為4KW，具體分布如下：


              2.5米



 圖中方框區域為6.5m ×2.5m(長 ×寬)，每個小方框為一個單個陽光模擬單元。長度方向間距為1m，寬度方向間距為1.25m，照射基準面高度：1500mm±500mm。
1.2該系統主要技術參數
輻射范圍：可達500～1200W/m2（無極調節）
輻射面光照強度均勻性：±10%
連續8h內，光照系統穩定性偏差：≤±5%
系統穩定點亮后，達到設定值±10%的穩定時間：≤2S
滿足標準：MIL-STD 810/GJB 150.7A/IEC 60904-9/GBT 2423.24/DIN 75220/ISO 12097-2/美國EPA法規
1.3 陽光模擬裝置的縱向中心線應和底盤測功機的中心線豎直方向重合，整體安裝位置在底盤測功機地坑區域之上。
二、陽光模擬單元介紹
陽光模擬單元由燈殼、金屬鹵素燈和智能電源三部分組成，智能電源放置于試驗艙體之外，金鹵燈安裝于燈殼內并根據要求的輻照面積排布于試驗艙體內。
2.1燈源
燈源外觀主體為噴砂氧化鋁板材料，在保證燈源強度的情況下減輕了每個陽光模擬單元的重量；反光材料為原裝進口鏡面豆紋鋁板，反射率高達97%，反射均勻無光斑，由于采用了軋延及電鍍的工藝，保證了反光鏡面的高強硬度，降低了由于后期清理擦拭引起反光率大幅降低的狀況發生。
點燈高壓包安置于電源內，安裝于試驗空間的燈源內所有結構及元器件均可耐受較寬的溫濕度范圍，耐受溫度為-70℃~+120℃，也避免了高壓包在燈殼內長期耐受較高溫度容易老化的問題。
2.2. 金鹵燈

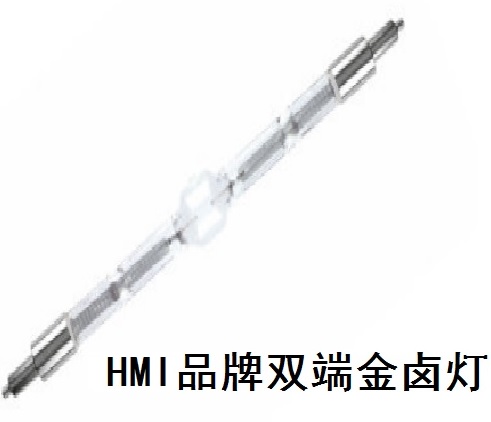

采用目前最先進的金屬鹵素燈技術，型號為歐司朗HMI 4000 W/DXS,該金鹵燈的具體參數如下：

電 參 數	標稱功率	4000W
	燈泡功率	4000W
	標稱電壓	200V
	燈泡電壓	200V
	燈泡電流	24
光度數據	標稱光通量	380000LM
	色溫	6000K
	顯色指數Ra	90

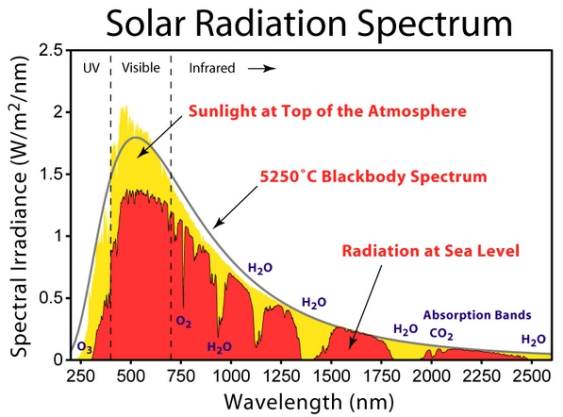

該金鹵燈本身光譜曲線與太陽光譜極為接近，通過定制濾波片的調整后可以完美的模擬太陽光。詳細光譜曲線見右圖。


2.3智能電源（EPS）
1）電源模塊以高性能的MCU為控制核心，高精度的矢量控制算法保證能量的穩定輸出，使燈管亮度固定，不受輸入電網電壓和冷卻影響。
2）可實現20%至100%的輸出無極調節，整體散熱小，并具備多種控制及通訊方式。
